Yeux de braise à LED (en cours)

Pas de réponses
jeu, 19/06/2003 - 18:48
Vessiel
Portrait de Vessiel
Hors ligne
Inscrit le: 08/06/2009

Comment réaliser des yeux qui vont illuminer dans le noir pour un effet monstre. Cet effet se marie bien avec un personnage de mort-vivant et autre créature de la nuit.

Comme sur la photo, les point rouge disimulés derrière une mousticaire élastique, sont les yeux fait de DEL (diode électroluminéscente). Avec une cape lourde et une moustiquaire sur le visage, la nuit o­n disparait et quand un ennemi se dirige vers vous, alumez vos yeux et fonser dessus épée au-dessus de la tête. Effet est garanti ! L'effet est encore meilleure si vous êtes tout un groupe équipé de la sorte : bonjour la horde de bêtes démoniaques !

Matériel

Ce matériel devrait être disponible dans n'importe quel magasin d'électronique

  • un ceintre en métal (ou broche assez rigide)
  • deux LED rouge ou d'une autre couleur (attention: vérifiez la charte ci-dessous pour le voltage et la résistance nécessaire)
  • un peu de fil électrique
  • un interrupteur (optionnel)
  • un support pour batterie (9v, 6v, etc...)
  • une moustiquaire élastique (disponible dans les magasins de bricolage; on trouve aussi des voiles spéciaux dans les magasins de farces et attrapes)
  • une résistance (voir la charte ci-dessous)
  • un cutter

Réalisation

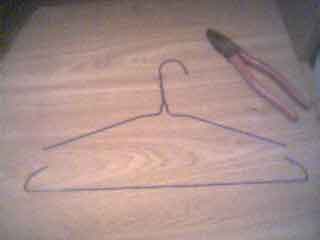

Pour commencer, prenez un ceintre et coupez le comme sur la photo ci-dessous. Rappeler vous qu'il vaut mieux avoir trop que pas assez de broche.

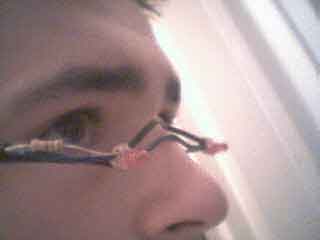

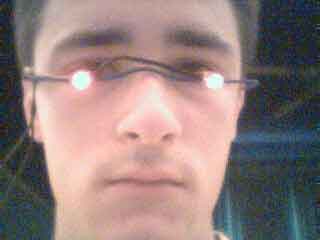

Servez-vous en pour former la monture (faites comme une monture de lunettes, les côtés crochus passant derrière les oreilles).

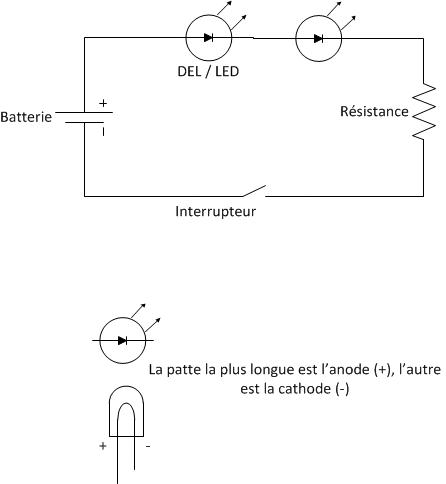

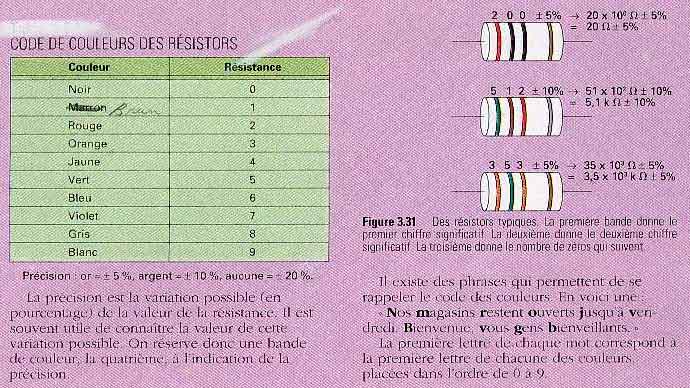

Pour ce qui est de l'électronique, je vous aie dessiner un petit schéma et une charte pour le voltage et les résistances nécessaires pour que le système fonctionne pleinement.

Couleur de DEL
Rouge 1.8v
Jaune 2.0v
Vert 2.2v
Bleu 3.4v

Exemple : 2 del rouge avec une batterie 9v o­nt besoin d'une résistance de 360 ohm (1.8v x 2= 3.6v), (9v-3.6v= 5.4), (5.4/0.015= 360 ohm)

2 del rouge avec batterie 6 v o­nt besoin d'un 160 ohm

2 del rouge avec 3v n'o­nt besoin de rien, normalement ca devrai fonctionner, mais les batteries ne tiendront pas longtemp.

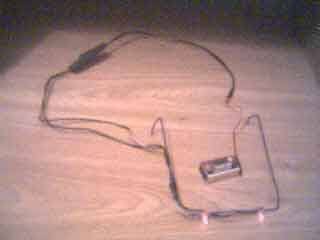

Malheureusement, je ne peux pas vous aider plus, car pour le reste c plus du 'gossage' et de la débrouillardise. J'ai des photos pour vous aider, mais si vous avez des question vous n'avez qu'a me contacter, je vais me faire un plaisir de vous envoyer de l'aide ainsi que des photos plus précises.

Pour la cape: il faut avoir une cape sombre et avec un capuchon asser grand, vous prenez vos lunètte et portez les. ensuite prenez le mousticaire élastique et (plier en deux si encore un peu claire,dépendant du niveau de noirceur) le porter sur la tete. metez votre capuche puis rentrez les bouts de mousticaire pour quelle soit sans plis. Voila, alumez vos yeux et faite peur.!!
