la lampe à pétrole sans pétrole

17 réponses [Dernière contribution]
Belfeuil
Portrait de Belfeuil
Hors ligne
Inscrit le: 08/06/2005

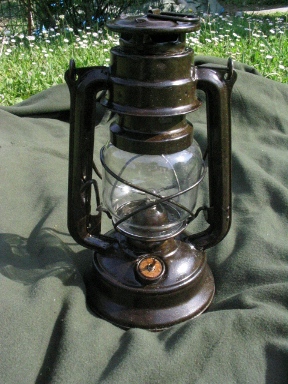

Encore et toujours une création du mois d’Avril 2006 , la lampe à pétrole électrique…

Il s’agit en fait de transformer une lampe à pétrole en lampe électrique qui ait de la gueule.
A défaut d’une fiche technique (désolé Sheppy) je vous indique sommairement les différentes étapes de fabrication. Le tout n’est pas très compliqué je vous rassure et ne coûte pas cher si on sait faire de la récup.

1. récupération d’une lampe tempête à pétrole (je l’ai entièrement sablé mais c’est pas obligatoire)

2. vidange du réservoir à pétrole

3. découpe du fond du réservoir avec un ouvre boîte !

4. suppression de l’embout qui contient la mèche

5. Récupération d’une ampoule à visser + sa douille (je ne sais pas où on peut acheter ça, j’ai été fourni par ma belle-mère !) + Interrupteur d’électronique+ quelques fils + une pile 4.5 V + pistolet à colle + colle néoprène + un peu de planchette + scie sauteuse…

6. Confection du cul de la lampe (qui devra être invisible une fois terminé) en planche fine découpé à la scie sauteuse.

7. création (à l’arrache…) d’un compartiment pour la pile, collage du « positif » du scratch sur ce compartiment.

8. collage au pistolet à colle de la douille à visser après avoir soudé les fils électrique sur celle-ci. Idem pour l’interrupteur.

9. collage au pistolet d’une rondelle de planchette dans le haut du réservoir de pétrole, coller le « négatif » du scratch sur ce support. Si tout a bien été calculé, le scratch les deux parties du scratch devraient entrer en contact lorsque le compartiment de la pile est mis dans la lampe.

10. Vernir l’ensemble avec un vernis acier incolore auquel vous ajoutez de la peinture acrylique marron et un peu de pigment cuivré ou doré.

J’attends vos critiques…

Fichier attachéTaille
belfeuil lampe 3.JPG38.95 Ko
belfeuil lampe 2.JPG74.13 Ko
belfeuil lampe 1.JPG78.16 Ko
Murena
Portrait de Murena
Hors ligne
Inscrit le: 15/08/2005

Ingénieux et assez simple ! Merci pour l'idée.

Tu peux préciser ce que tu entends par fiche technique ? Parce que ton post y ressemble très fort !

caelias
Portrait de caelias
Hors ligne
Modérateur
Inscrit le: 13/01/2004

Attention avec la colle à chaud pour fixer la douille. En bricolant une lampe du même genre, le plastique entourant les fils a fondu. Un vrai plaisir de tout décoller. Testez avant de tout coller dedans.

Belfeuil
Portrait de Belfeuil
Hors ligne
Inscrit le: 08/06/2005

par fiche technique, j'imaginasi un truc vachement abouti et précis avec des photos détaillées de chaque étape de fabrication. Genre Tiksam et sa bible du cuir...

Murena
Portrait de Murena
Hors ligne
Inscrit le: 15/08/2005

Quote:
Confection du fesses de la lampe

:D :D : des fois, le système de modération automatique du site a de l'humour...

Sinon, ça éclaire suffisamment une petite ampoule de ce type (surtout qu'il n'y a pas de mirroir comme sur une lampe de poche classique) par rapport à une flamme ?

Et pour la FT, ton explication suffit amplement à toute personne qui a fait de l'EMT (ou ce qui a suivi) au collège.

Belfeuil
Portrait de Belfeuil
Hors ligne
Inscrit le: 08/06/2005

je pense que l'éclairage est à peu près d'une puissance équivalente à celle d'une flamme classique.

En revanche, la lumière est beaucoup plus "claire" et n'a évidemment pas l'aspect "orangé changeant" d'une flamme. Masi c'est pas trop choquant je trouve.

au début j'avais pensé à intégrer un dispositif "flamme de soie" dans la lampe mais c'était beaucoup plus compliqué et je craignais les nuisances sonores du mini ventilateur.

caelias
Portrait de caelias
Hors ligne
Modérateur
Inscrit le: 13/01/2004

Tu mets une ampoule un poil plus puissante genre 6v, une pile de plus et par dessus, dans la lampe, tu colle une balle de ping pong, ou un truc du même genre (translucide et collable quoi) que tu auras prélablement coloré aux feutres orange et jaune et un poil de rouge à la base. Ca éclaire comme une bougie, mêmes tons et luminosité. Il manque que le tremblement de la flamme.
J'imagine qu'avec deux ampoules et un petit circuit ça doit étre faisable de faire varier comme une vraie flamme.

Belfeuil
Portrait de Belfeuil
Hors ligne
Inscrit le: 08/06/2005

ouais, j'ai songé à faire ce que tu dis Caelias.

Mais je craignais que ce soit franchement moche lorsque la lampe est éteinte. L'ampoule est discrète, quasiment invisible lorsque la lampe ne fonctionne pas.

L'idéal serait de trouver une ampoule colorée, ça existe en grand format mais de cette taille là j'en sais rien.

Il y a aussi la solution des diodes qui est peut être envisageable.

pour ma part, j'ai opté pour la solution la plus simple avec le matos de récup que j'avais sous la main.

Zapan
Portrait de Zapan
Hors ligne
Inscrit le: 03/09/2005

Pour ceux que ça interresse de faire ce genre de lanternes avec en plus un effet "fausse flamme" il y a un tutorial listé sur le site halloween monster list.

Belfeuil
Portrait de Belfeuil
Hors ligne
Inscrit le: 08/06/2005

Zapan wrote:Pour ceux que ça interresse de faire ce genre de lanternes avec en plus un effet "fausse flamme" il y a un tutorial listé sur le site halloween monster list.

Bein voilà,

C’est l’effet « flamme de soie » que je voulais reproduire.

Très joli, mais je doute vraiment de la capacité d’éclairage (en doublant les LEDs peut être)

Ça vaudrait le coup d’essayer.

caelias
Portrait de caelias
Hors ligne
Modérateur
Inscrit le: 13/01/2004

Belfeuil wrote:ouais, j'ai songé à faire ce que tu dis Caelias.

Mais je craignais que ce soit franchement moche lorsque la lampe est éteinte.

.
De jour oué, c'est pas terrible mais il se pourrait que je résolve le probléme d'ici peu (priére de compter en mois). J'y travaille, lentement mais surement.
D'un autre coté, la lampe on s'en sert la nuit. De jour elle est bien dans un coin discret.

Seishiro
Portrait de Seishiro
Hors ligne
Inscrit le: 10/12/2003

Alors pour ce qui est du la luminosité, il faut simplement augmenter le coutant de polarisation de la diode.
Pour faire plus simple: il y a en série avec la diode une résistance qui limite le courant afin de ne pas griller la diode.

Chaque diode a un abac qui donne la luminosité en fonction du courant qui la traverse.
En utilisant la loie d'ome (u=r*i) on calcule la résistance voulue.

Le plus simple est d'utiliser une résistance variable pour faire un réglage fin.

(je ne sais pas si je suis bien claire la....)

Anonyme
Portrait de Anonyme

Il existe des ampoules dont le filament reproduit la forme d'une "flamme", et qui change d'intensité lumineuse (pas de clignotement, c'est plus subtil que ça)... Je n'en ai vu qu'une seule fois et c'était une "grosse" ampoule, mais bon... la technique existe.
L'effet flamme était très bien fait.

Seishiro
Portrait de Seishiro
Hors ligne
Inscrit le: 10/12/2003

malheureusement, je crois que ces empoules sont gourmandes en electricité.

Anonyme
Portrait de Anonyme

Quote:malheureusement, je crois que ces empoules sont gourmandes en electricité

Oui, en effet. Ce sont de "grosses" ampoules, type plafonnier.

Elixah
Portrait de Elixah
Hors ligne
Inscrit le: 04/07/2006

Y'a un truc tout simple et tout bête pour colorer une ampoule, c'est la peinture pour vitrail. Tu prends de la peinture orange, une ampoule un poil plus puissante et ça donne très bien :) (testé sur des guirlandes pour sapin de nowel) ;)

baldrick
Portrait de baldrick
Hors ligne
Inscrit le: 18/09/2006

Ouaip, bien vu la lampe... Je suis de l'avis d'Elixah, de la peinture pour vitrail c'est le top, un poil cher mais le top... A+

Isilnor
Portrait de Isilnor
Hors ligne
Inscrit le: 28/05/2005

c' est clair que si tu achètes un pot juste pour peindre une ampoule ca revient cher mais tu peux peut-être arriver à récupérer un fond quelque part. sinon il te reste le feutre indélébile, si l' ampoule ne chauffe pas trop ça marche presque aussi bien (dixit mon frère qui a testé pour faire des ampoules colorées pour une soirée musique de chiottes)
