[RESUM] thermoformage du plastique et vacuum forming
liens trollcalibur sur le sujet
http://www.trollcalibur.com/index.php?n ... &t=588
http://www.trollcalibur.com/index.php?n ... amp;t=1980
http://www.trollcalibur.com/index.php?n ... amp;t=1589
http://www.trollcalibur.com/index.php?n ... &t=321
liens externes :
http://www.youtube.com/watch?v=hGBRiYhxRTM
http://www.halloweenfear.com/vacuumformintro.html
http://www.tk560.com/stormtrooper.html
http://www.studiocreations.com/howto/st ... index.html
nous somme toujours à la recherche d'une Fiche technique sur les tables de vacuum forming.
fournisseur de plaques de plastique thermoformable:
Castorama, Monsieur Bricolage, Leroy Merlin : plaque de plastique PVC transparent 800 à 900 micron
Loraplast :
http://www.loraplast.com/
7 r Maillys 54270 ESSEY LÈS NANCY
03 83 33 19 99
Distribution, transformation, usinage de tous
plastiques pour l'industrie et le bâtiment.
Distributeur agréé Altuglas
Celtiplast
Village BP 8
21270 - Vielverge
France
Tél. : 03 80 47 20 20
Domaines d'application : PLV, chimie, agroalimentaire, emballage, mobilier en milieu corosif. Matières : PE, PP, PVC, PVC cristal, ABS, PC, PMMA. PET, PS.
si vous connaissez d'autre fournisseur, mettez les là svp.
WEBER à paris, qui fait dans les objets semi fini en métal, fournis aussi des plastiques en plaques : http://www.weber-france.com/2008/Archive-Produit/PRODUITS.htm
ils ont la particularité de vendre par correspondance
- Vous devez vous identifier ou créer un compte pour écrire des commentaires
-
Commentaires
[RESUM] thermoformage du plastique et vacuum forming
fournisseurs de matière en suisse: Migros brico, jumbo de grande taille. je ne crois pas que la coop vende ce genre de trucs mais si quelqu' un en voit merci de le signaler.
Re: [RESUM] thermoformage du plastique et vacuum forming
Bonjour a tous, tout d'abord tres joli forum tres interessant pour un ami et moi qui debutons ^^! certe ce post est assez vieux mais je vois qu'il n'y a toujours pas de reponse. pour ma part j'ai trouvé ceci, http://www.studiocreations.com/howto/vacuumtable/
je n'ai pas regardé en detail mais vu comme ca, ca n'a pas lair complique.
Re: [RESUM] thermoformage du plastique et vacuum forming
non, ce n'est pas compliqué, mais ce sont des liens en anglais...ils sont nombreux, mais je ne crois pas en avoir trouvé en Français et nous voudrions bien avoir une fiche technique sur trollacalibur, histoire d'avoir un tutorial en français.
avis aux bricoleurs ! :D
Re: [RESUM] thermoformage du plastique et vacuum forming
Bossant moi même dans le thermoformage je peut vous faire une feuille technique de l'utilisation des machine et des produit mais je ne pourait pas vous dire comment faire votre home thermoformeuse
Re: [RESUM] thermoformage du plastique et vacuum forming
une thermoformeuse industrielle, on n'y a pas accés en général (et sinon, on est censé savoir s'en servir), donc merci de ta proposition mais c'est bien une table de vacuum forming home made dont il s'agit.
par contre si tu as des adresses où commander des plaques thermoformables, de bons plans où récupèrer des chutes de plaques (50X50 cm suffisent), ou même une petite thermoformeuse réformée d'occas, c'est intéressant d'en parler içi. :chevalier:
Une fiche technique détaillée sur les différents plastique thermoformable serait très apprécié ! :mrgreen:
genre : nom commercial du produit, composition chimique, aspect, prix habituel, température de thermoformage, toxicité éventuelle, épaisseur optimale, avantages et inconvénients du matériau.
Re: [RESUM] thermoformage du plastique et vacuum forming
Je vais vous faire un bon petit dossier ^^ (le temps de resortir mes feuille de cours).
Quand au bonne adresse, pour moi (mais c'est plus facile quand on est dans le métier)
je fais le tour des usines de thermoformage, les rebut de pièce sont fréquent et il sont
obligé de détruire ou broyer les pièce alors il sont donc content quand on leur
en debarrasse c'est aussi le cas du bois par la même
Re: [RESUM] thermoformage du plastique et vacuum forming
Ou sinon des que j ai 10 minute je peux faire une traduction ...
Re: [RESUM] thermoformage du plastique et vacuum forming
... oui, mais si le texte peut être basculé sur le forum une fois traduit, le rédacteur du tuto reste propiétaire des photos.
Re: [RESUM] thermoformage du plastique et vacuum forming
ah d accord bon bah y a plus qu a en faire un moi meme et le prendre en photo avec la fiche detaillé lol ca prendra plus de temps la par contre ^^
Re: [RESUM] thermoformage du plastique et vacuum forming
au Québec, un bon endroit pour trouver les matériaux thermoformables, ainsi qu'un four et un ingénieur qualifié, c'est chez le Groupe PolyAlto... j'ai travaillé pour eux un bout de temps... Par contre il faut déplier... mais il ont toujours du Lexan et du polycarbonate en stock, en différentes épaisseurs,et il est possbible d'acheter en feuilels, en chutes ou même de faire découper vos formes sur place si vous avez un gabarit imprimé en grandeur réelle..
Re: [RESUM] thermoformage du plastique et vacuum forming
@ Altair: tu peut aussi contacter le gars et lui demander poliment.
Re: [RESUM] thermoformage du plastique et vacuum forming
Ouai c'est pas faux enfin chose qui est sure c'est que je n'ai tjr pas eu le temps d'en faire une en fait c'est a peine si j'ai le temps de finir une epée lol !
Enfin l'idee n'est pas perdue il faut juste attendre un peu
Re: [RESUM] thermoformage du plastique et vacuum forming

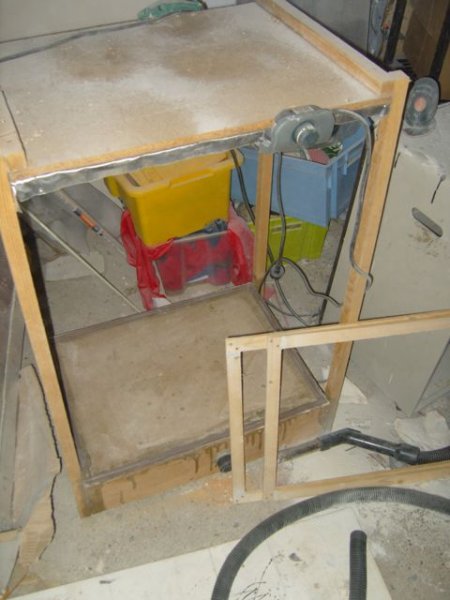

Je me suis fabriqué une thermoformeuse ce WE et je viens de fair les premiers essais.
Ce truc est genial !! Je ne maitrise pas encore totalement la cuisson du plastique et je pense qu'un pistolet a chaleur (?) aideraient pour corriger les imperfections (quelques petits plis).
Des que je recupere un apn en état de marche je fait une petite FT
Mon but avec ca est de faire une armure pour un GN futuriste, avec des morceaux transparents pour integrer quelques effets de lumiere... a suivre.
difficile de se débarasser
difficile de se débarasser d'un pli une fois formé. ton aspirateur n'est pas assez puissant... ou alors c'est qu'au endroit des plis, le plastique est devenu trop fin. ce sujet ressort de la tombe : c'est bon moment de dévoiler ma table de vacuum forming version 2, terminé hier (qui trainais à moitié terminé depuis aout !). Par rapport à la précédente, la surface est plus grande et le four est intègré et placé au dessus... dés que je sort de ma gastro actuelle, je l'étrenne :barbare:
Re: [RESUM] thermoformage du plastique et vacuum forming
Waouuuuuh le setup génial :) comment tu as bricolé le systeme de chauffage ?
Ca te fait quelle surface de plastique ?
Re: [RESUM] thermoformage du plastique et vacuum forming
Xargos wrote:Waouuuuuh le setup génial :) comment tu as bricolé le systeme de chauffage ?
Ca te fait quelle surface de plastique ?
faut que je récupère les photos sotkées ailleurs, mais tu as déjà une photo des résistances chauffantes dans le post précédant. J'ai utilisé les résistances chauffante récupèrées sur 3 barbecue électriques d'occasion (entre 10 et 15 euro pièce), avec un déflecteur (fait avec une feuille de métal de récupération) entre le bois et les résistance pour éviter que le bois crame. l'avantage de ces résistance c'est qu'elle on chacune leur propre réhostat. notez que les résistances sont amovibles... au cas où je voudrais me resservir des barbecues :mrgreen:
la surface a été dicté par la surface de chauffe que mes 3 électrodes pouvaient couvrir : j'ai plus les chiffres en tête, je remesurerais dés que j'ai un moment.
edit : dimension utile maximum de la surface de vacuum : 57 cm x 42 cm, dimension des plaques et des cadres : 61 cm x 46 cm, soit 0,28 m2
Re: [RESUM] thermoformage du plastique et vacuum forming
briareos wrote:Xargos wrote:Waouuuuuh le setup génial :) comment tu as bricolé le systeme de chauffage ?
Ca te fait quelle surface de plastique ?
faut que je récupère les photos sotkées ailleurs, mais tu as déjà une photo des résistances chauffantes dans le post précédant. J'ai utilisé les résistances chauffante récupèrées sur 3 barbecue électriques d'occasion (entre 10 et 15 euro pièce), avec un déflecteur (fait avec une feuille de métal de récupération) entre le bois et les résistance pour éviter que le bois crame. l'avantage de ces résistance c'est qu'elle on chacune leur propre réhostat. notez que les résistances sont amovibles... au cas où je voudrais me resservir des barbecues :mrgreen:
la surface a été dicté par la surface de chauffe que mes 3 électrodes pouvaient couvrir : j'ai plus les chiffres en tête, je remesurerais dés que j'ai un moment.
edit : dimension utile maximum de la surface de vacuum : 57 cm x 42 cm, dimension des plaques et des cadres : 61 cm x 46 cm, soit 0,28 m2
Attention, j'ai déjà mis le feu avec un montage semblable. Le bois et les éléments chauffants ne font pas bon ménage, même avec un plaque de métal entre les deux. ( et j'avais aussi mis de la peinture haute température pour barbecue sur le bois). Un simple oubli et tu risques de tout faire cramer...
Re: [RESUM] thermoformage du plastique et vacuum forming
la table en tubes métaliques soudé, ce sera pour la version 3.0 :mrgreen:
en attendant, pour plus de prudence je vais ignifuger le bois avec du silicate de soude et utiliser la table chauffante en extérieur.
Re: [RESUM] thermoformage du plastique et vacuum forming
Je déterre un peu ce topic. :oops:
Il y a de fortes chances que je puisse mettre la main sur une petite thermoformeuse industrielle, a priori en état de marche. Outre les thermoformables, pensez vous que ce genre d'appareillage permette de mettre en forme de la mousse plastazote, de l'EVA, etc...Bref les matériaux que nous utilisons pour nos armes?
Re: [RESUM] thermoformage du plastique et vacuum forming
Vardion wrote:Je déterre un peu ce topic. :oops:
Il y a de fortes chances que je puisse mettre la main sur une petite thermoformeuse industrielle, a priori en état de marche. Outre les thermoformables, pensez vous que ce genre d'appareillage permette de mettre en forme de la mousse plastazote, de l'EVA, etc...Bref les matériaux que nous utilisons pour nos armes?
J'ai testé au four ca marche plutot pas mal (pour un umbo) mais ca deviens mou tres tres vite par contre, faut faire tres attention si tu veux pas que ca se mette a couler :D
Re: [RESUM] thermoformage du plastique et vacuum forming
Xargos wrote:Vardion wrote:
J'ai testé au four ca marche plutot pas mal (pour un umbo) mais ca deviens mou tres tres vite par contre, faut faire tres attention si tu veux pas que ca se mette a couler :D
Oui, moi aussi j'avais essayé avec la mousse :
http://www.trollcalibur.com/phpbb/viewtopic.php?f=20&t=5087&hilit=mousse+thermoformage
Re: [RESUM] thermoformage du plastique et vacuum forming
Ok, dès que je suis en mesure de tester ça, je viendrai rendre compte des résultats ici. Si ça marche avec cette machine (prévue à la base pour faire des blisters je crois), les applications sont nombreuses et très interessantes !
Re: [RESUM] thermoformage du plastique et vacuum forming
Salut, je déterre pour savoir si quelqu'un à trouver un tuto en français ?
Merki =]
Re: [RESUM] thermoformage du plastique et vacuum forming
Je sais que je déterre le sujet mais j'aimerai savoir si il est possible de thermoformer le plastic sans le vacuum.Merci.
Re: [RESUM] thermoformage du plastique et vacuum forming
oui, en chauffant avec un décapeur (sorte de sèche cheveu industriel) tu peux ensuite tordre du plastique et lui donner une forme, mais c'est nettement moins précis qu'avec un vacuum. Attentions aux risques de brûlures et faire ça dans une pièce bien aérée. Et fait gaffe à ton orthographe aussi ; ça pique pas encore les yeux mais c'est pas loin.
Re: [RESUM] thermoformage du plastique et vacuum forming
Et avec des lunettes de protections, des gants en cuir et un masque double filtre :)
Attention de ne pas toucher le plastique avec l'extrémité en fer du décapeur thermique.
Bonjoir à tous, Je me
Bonjoir à tous,
Je me permet de déterrer le topic (je ne suis pas le premier, et j'espère ne pas être le dernier ^^' )
J'ai épluché pas mal le forum, et d'autres que celui-ci, mais je n'ai pas exactement trouvé ce que je cherche.
Alors je vais exposer rapidement ce que j'aimerai faire:
Il s'agit d'un casque qui puisse m'apporter une protection maximal pour que je puisse jouer avec en partie d'airsoft.
Seulement techniquement, en matière plastique et autres je n'y connais strictement rien sur le plan de leur compositions, de leurs résistances, etc... Je jsuis complètement perdu sur les noms (plastazote, evazote ou-je-ne-sais-quoi, pour moi c'est un petit peu du... Klingon ? oO lol (j'parle de Klingon mais là encore je n'y connais rien... haha)).
Pour faire ce casque, je compte m'y prendre avec la méthode de vacuum forming qui m'a l'air vraiment efficace (il s'agit néanmoins de bien confectionner sa table).
J'ai regardé quelques vidéos, et j'en suis donc assez convaincu. J'ai pu ausi voir dans un tuto de Briareos (salut au passage) qu'il s'appliquait des bandes de platre sur la tronche pour avoir la forme du visage et travailler dessus.
Lien du-dit tuto: http://bria.free.fr/tutorial/tutorialmasqueresine.html
Perso j'ai pas trop peur de cette technique (car il est expliqué coment ne pas subir une épilation intégrale), mais j'ai découvert une personne reproduisant (plutôt bien) un des casques du groupe Daft Punk avec une manière et une matière un peu différente. Je vous mets le lien de la vidéo: http://www.youtube.com/watch?v=H2HY4jNj7vc&feature=related
Et à partir de 0:38 on le voit confectionner son support avec une matière vraiment bizarre.
Mes questions sont donc:
1/ Quelle matière utiliser qui soit thermoformable pour du vacuum forming et assez résistante pour jouer en parties d'airsoft? Je précise tout de même qu'il me la faudrait à la fois en opaque pour le corps et en transparent pour la visière.
2/ Quelle est cette fameuse matière bizarre que l'on voit dans la vidéo que j'ai posté?
Je vous joins quelques images de projet:
Vexille:
http://elo.eko.free.fr/Pilou/vlcsnap-2012-07-07-00h03m31s244.png
http://elo.eko.free.fr/Pilou/vlcsnap-2012-07-07-00h03m55s2.png
http://elo.eko.free.fr/Pilou/vlcsnap-2012-07-07-00h04m13s135.png
Blacklight: Retribution:
http://elo.eko.free.fr/Pilou/2012-07-07_00001.jpg
http://elo.eko.free.fr/Pilou/2012-07-07_00002.jpg
D'avance merci si vous avez de quelconque réponses, je suis prenneur ;)
Bye!
PS: il n'y a pas de partie prévue sur le forum pour la présentation? Désolé si c'est le cas, vu l'heure, c'est un peu la mouise -,-
1/ Quelle matière utiliser
techniquement, avec une plaque d'ABS ou d'acrylate transparent , tu peux faire une visière résistante aux billes. Le problème c'est qu'il faudra une épaisseur importante et donc la visière sera très lourde. Sans compter le problème de l'effet de serre : il va vite faire chaud là dedans.
Le plus simple est d'utiliser un plastic moins cher et plus fin donc plus léger comme le PVC. La visière ne sera pas résistant aux billes. Il faudra en fabriquer plusieurs d'avance. Mais c'est sûrement moins cher et plus léger.
Salut! Merci Briareos pour
Salut!
Merci Briareos pour cette réponse.
Finalement, j'en ai discuté avec un ami, et je vais peut-être opté pour la solution du PMMA (plexyglass donc, si je ne m'abuse...), étant donné qu'on peut en avoir facilement via le boulot. Je ferai des essais, et je vous dirai ce qu'il est en.
Sinon effectivement l'acrylate me semblait tentant, mais je n'ai pas plus cherché que ça à voir des prix.
En ce qui concerne l'espèce de mousse bizarre de la vidéo du casque Daft Punk, personne n'a une petite idée de ce que ça peut bien être ?
J'avoues que là ça m'aiderai bien.
Bye! Et encore merci!
Perso j'ai pas trop peur de
pour faire la sculpture, dans la vidéo, il utilise de la mousse de polyuréthane rigide en bombe, probablement recouvert de mastic polyester (blanc). le produit qui sert à faire la bordure (en gris) est probablement de la pâte epoxy.
la mousse de polyuréthane en bombe est pas très cher et je l'utilise aussi de temps en temps. ceci dit dans le cas décris par http://www.youtube.com/watch?v=H2HY4jNj7vc&feature=related c'était une erreur de l'avoir utilisé. Autant utiliser du styrodur (plaque de polystyrène extrudé utilisé pour l'isolation) à la place du polyuréthane. D'ailleur il en utilise pour faire les oreilles/écouteur du casque et vu que ça se vend en grandes plaques, il devait lui en rester pas mal.
le premier avantage des plaques de styrodur, c'est qu'il ne faut pas attendre que ça polymérise 24H comme la mousse de polyuréthane.
2e avantage, sur la vidéo, il est obligé de creuser la mousse mécaniquement après avoir soigné l'extérieur, pour pouvoir glisser la tête (ce qui fragilise l'esemble et ce qui est très très pénible à faire. si tu utilises du polystyrène, tu peux verser de l'acétone pour faire fondre la mousse... et comme le polystyrène n'est pas enlevé, il vient se coller à la couche de résine et la renforce.
bon ceci dit, utiliser un résine mastic pour faire le casque n'est pas une bonne idée, pour un casque destiné à résister à des billes d'airsoft. pour que ça résiste et que ça ne soit pas trop lourd, il faut forcément le fabriquer en résine stratifié. une résine ou un plastique seul, non armé, sans un renfort tissé, est trop fragile, il résistera pas aux impact sinon. Je le dit pour avoir fait des tests balistiques.
Salut Briareos. Tout
Salut Briareos.
Tout d'abord merci pour ces quelques précisions.
J'ai pas pensé à dire que je ne compte pas utiliser cette fameuse mousse pour confectionner mon casque, je compte simplement m'en servir pour venir mouler par dessus grâce au vacuum forming, comme la personne le fait elle même dans la vidéo.
Sachant cela, est ce que tu penses que c'est assez pratique d'utiliser cette fameuse mousse de polyuréthane pour faire un moule? Ou bien me conseilles-tu autre chose de plus simple?
Pour réaliser mon casque, je penses utiliser du plexyglass (qu'en penses-tu? Je dois faire des tests de résistance...), et certainement la même chose pour le corps du casque, si tout marche comme je veux.
Je rappelles que je compte le faire en vacuum forming... À moins d'avoir d'autres suggestion, cette solution me semble assez intéressante.
Bye, encore merci :)
Sachant cela, est ce que tu
pour vacuum former, c'est une bonne solution, effectivement. en plus, la mousse polyuréthane résiste mieux à la chaleur que la mousse polystyrène. Par contre ne t'embète pas avec un enduit en mastic polysester : utilise du plâtre ou de l'enduit de rebouchage pour mur pour recouvrir la forme en mousse polyuréthane une fois dégrossie.
Yo ! Le plâtre -> liquide
Yo !
Le plâtre -> liquide je suppose?
Disponible en pharmacie à moindre coût si j'ai bien suivi ?
Le plâtre -> liquide je
un plâtre trop liquide va essentiellement couler au sol : tu va gâcher pour rien.
pour modeler au couteau, il vaut mieux une texture spatulable, donc "pateuse", et si tu applique au pinceau brosse, une texture crémeuse. je te conseille,pour combler les alvéole de la mousse en surface, une première coucheavec quelques goute d'encre pour teinter le platre dans la masse, puis une couche de plâtre, blanc ou teinté avec une encre d'une autre couleur, d'environ 0,5 cm. comme ça quand tu ponce ensuite, losque le plâtre coloré de la 1ère couche apparait, ça veut dire que tu as trop poncé en profondeur.
ah, non, tu ne trouveras pas en pharmacie.
magasin de bricolage, ou magasin de produit pour le moulage, ou magasin beaux art. (dans cet ordre de préférence si tu en veux du pas trop cher).
un plâtre minéral premier prix suffit.
Salut! Oui autant pour moi,
Salut!
Oui autant pour moi, je viens d'aller acheter la mousse, et le bonhomme m'a effectivement dit que je trouverai plutôt le plâtre dans des magasins de brico.
Pour poncer, comme tu l'as dis, tu utilises une ponçeuse de menuisier? Une référence de disque en particulier (grain, materiau,..)?
J'ai déjà vidé toute une bombe de mousse, jvais devoir aller en racheter je pense ^^' (je me suis un peu précipité je crois xD)
J'vais acheter le plâtre ^^
Merci encore.
Une bombe de 500 ml aurait
Une bombe de 500 ml aurait suffit... La mousse continu de s'expandre pendant 12H, donc il faut en mettre une petite couche et attendre l'expansion et la polymérisation. tu a s bien pris de la mousse rigide ?
Ouaip, mais je n'avais aucune
Ouaip, mais je n'avais aucune idée qu'elle s'expanserai même longtemps après la sortie de la bombe.
Voila une photo du produit (et de ma choucroute xD) :
http://elo.eko.free.fr/Pilou/fabrication_casque/IMAG0943.jpg
PS: pour le plâtre, j'ai pris ça:
http://elo.eko.free.fr/Pilou/fabrication_casque/IMAG0945.jpg
J'dois pouvoir en faire beaucoup avec ça non ?
Ouaip, mais je n'avais aucune
pourtant je parie que c'est marqué sur le mode d'emploi sur la bombe aérosol.
En fait c'est assez étonnant,
En fait c'est assez étonnant, il est notifié de "ne remplir les cavités qu'à 30% car l'expansion est encore de 2 à 3 fois", donc pas d'indication de temps :/ .
En l'occurence, peu m'importe, j'ai réussi à faire une forme qui conviendra très bien pour la confection d'un moule.
Cela dit, j'en profite quand même pour signaler que sur ce modèle, il faut mettre la tête de la bombe vers le bas.
D'ici tout à l'heure, jvais pouvoir commencer à travailler dessus :D je créerai un topic pour mon casque, et je reviendrai ici si j'ai des question sur le vacuum forming (j'en aurai certainement :p ), en attendant merci pour tes précisions Briareos :) .
EDIT: en fait j'ai pas pu commencer à travailler, il me manquait un peu de volume, et finalement, j'avais pas vider la première bmbe, il m'en restait pas mal dedans :)
