Écu Cintré

2 réponses [Dernière contribution]
Nyrone
Portrait de Nyrone
Hors ligne
Inscrit le: 10/08/2005

Fabrication rapide et bon marché d’un écu cintré. Les dimensions du modèle correspondent aux normes de l’Association DédAleS, soit 50cm de large pour 60cm de haut, c’est évidement adaptable à toutes les tailles, ou presque.

Matériaux nécessaires

  • plaque d’isorel aux dimensions du bouclier
  • planche de bois 100x10x3 (la largeur et l’épaisseur peuvent varier)
  • Dip Etanch ou Sikafill voire latex
  • Tapis de sol/plastazote épaisseur 10 mm (ici en largeur 60cm)
  • Sangle ou ceinture
  • Peinture
  • Tissus molletonné

Quincaillerie

  • vis à bois (3-4cm)
  • clous de tapissier
  • colle néoprène

Outillage

  • cutter
  • scie sauteuse
  • papier de verre, idéalement ponceuse à bande
  • pinceaux
  • tournevis
  • marqueur

Phase I – les découpes

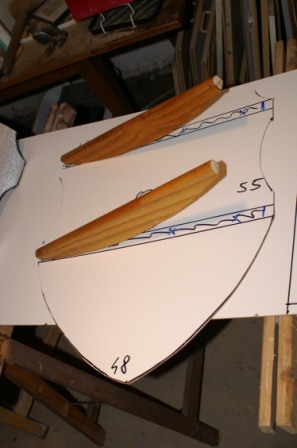

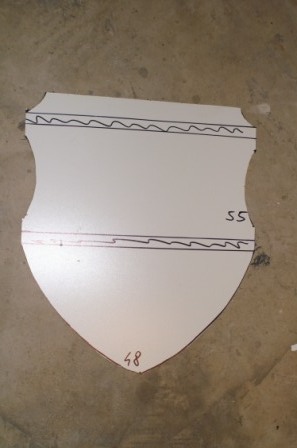

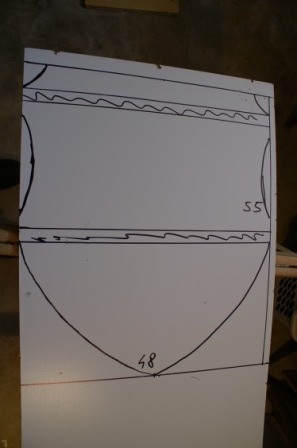

Reporter sur l’isorel la forme du bouclier. Prévoir 5 cm de moins dans la hauteur et 2 cm dans la largeur. Les bandes hachurées sont les endroits où seront positionnés les arceaux.

Découper à l’aide d’une scie sauteuse. Si possible, faites-vous aider ou fixez la planche, car l’isorel vibre énormément.

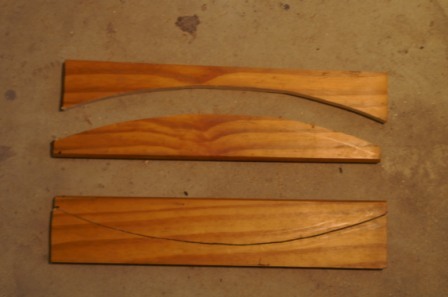

Tracer sur la planche deux arcs de cercle dont les extrémités arrivent à au moins 1 cm du bord. La longueur du plat sera légèrement inférieur à l’arc du bouclier (2 ou 3 cm de moins, ici 45 cm) Astuce : j’ai utilisé le bord d’une table ronde d’environ 1m de diamètre pour obtenir un arc régulier.

Découper aussi à la scie sauteuse. Vous obtenez deux arceaux.

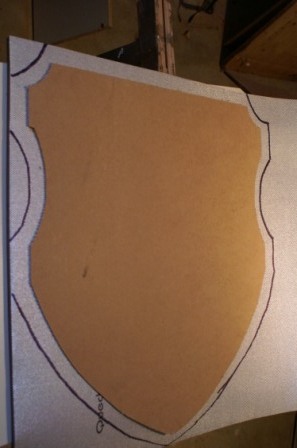

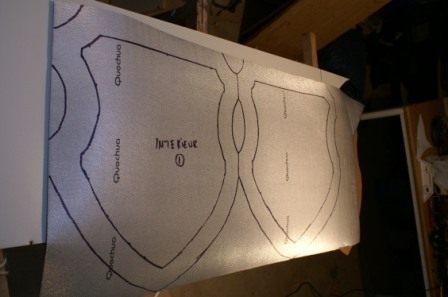

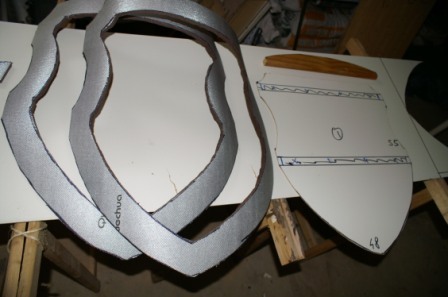

A l’aide du profil du bouclier, reporter deux fois la forme sur le tapis de sol. Ajouter une marge de 2-3 cm à l’intérieur comme à l’extérieur, l’essentiel étant d’être régulier. Découper soigneusement au cutter ou avec une paire de ciseaux. Vous obtenez deux contours protecteurs.



Note importante : Sur la forme en isorel, adoucir les angles trop vifs qui risqueraient de percer la mousse.

Phase II – L’assemblage

Percer l’isorel de quatre trous également espacés sur chaque bande hachurée. Les trous les plus extrêmes seront à au moins 3cm du bord. Visser les arceaux, en commençant par un bord. Bien centrer les arceaux sur la largeur. Il peut être utile d’effectuer un pré-perçage dans le bois de la planche.

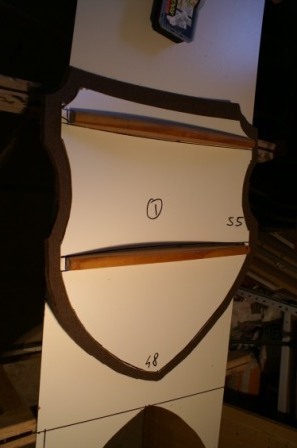

Continuer à visser l’isorel sur les arceaux, ce qui donnera la forme bombée.

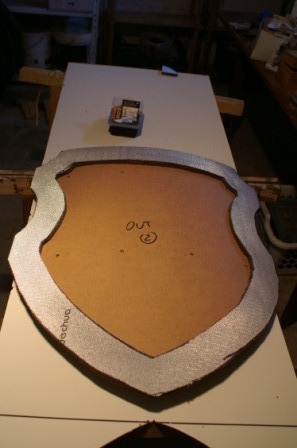

Coller sur l’extérieur, avec de la colle néoprène, le contour en tapis de sol. Faire attention à bien centrer l’isorel sur la mousse.

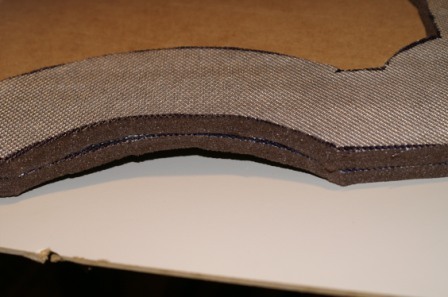

Coller ensuite l’autre contour à l’intérieur du bouclier, en essayant de faire correspondre le mieux possible les deux contours. Il pourra être nécessaire de faire des encoches au cutter afin de contourner les extrémités des arceaux.

Une fois la néoprène sèche, égaliser les contours au cutter ou mieux, au papier de verre de préférence monté sur une ponceuse à bande.

Avant:


Après:

Phase III – finition du montage

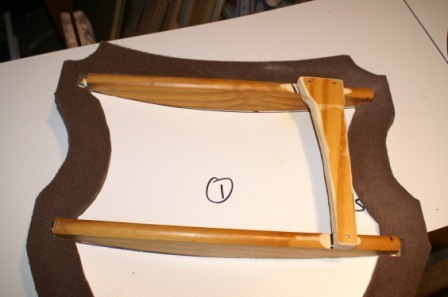

Quand je me bats avec un bouclier, j’aime bien avoir une prise ferme. C’est pourquoi j’utilise ici une chute de la planche initiale, préalablement taillée à la bonne longueur et convenablement poncée. Elle sera fixée soit par des clous assez longs, soit par des vis à bois un peu plus longues.

Le petit détail qui change tout : installer des « clous » sur ce qui sera la ferrure du bouclier. Ici, j’ai utilisé des clous de tapissier dont j’ai coupé la pointe pour ne plus laisser que 2 mm mais il est aussi possible de tailler des petits disques dans de la mousse fine voire du lino ou du skaï.



Phase IV – décoration

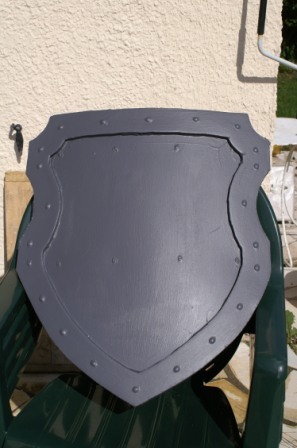

Latexage, ou plutôt Dipage dans ce cas précis, puisque j’ai utilisé du Dip Etanch’ couleur ardoise qui donne une bonne couleur de base. Passer une bonne demi-douzaine de couches.

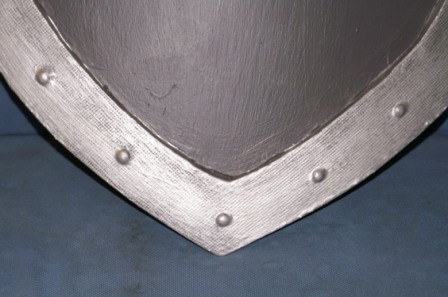

Le principe est de lier esthétisme et sécurité, aussi la protection de tapis de sol représentera un cerclage « métal ». Pour ça, si certains utilisent du latex avec une charge métallique, je préfère effectuer un dry-brush avec de la peinture acrylique argentée, ce qui donne un aspect vieux métal que je préfère au clinquant.

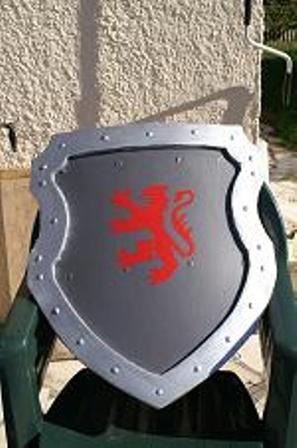

A vous de décorer l’écu. Ici, les couleurs demandées ont fait que j’ai utilisé le DIP gris comme couleur pour le fond, mais rien n’empêche de le peindre à votre convenance.

N’oublions pas l’intérieur, trop souvent négligé. Un peu de peinture et ça va tout de suite mieux.

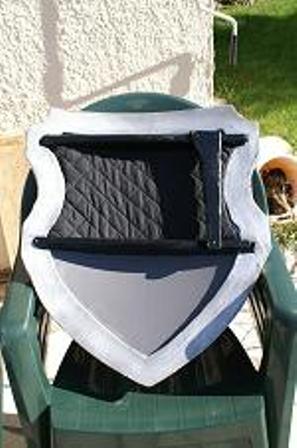

Un peu douillet, j’ai installé du rembourrage pour le bras. Il s’agit ici de tapis de sol recouvert d’une doublure molletonnée, le tout collé à la néoprène.

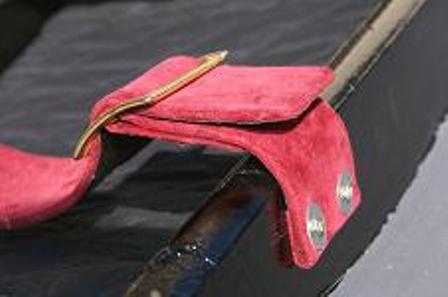

Enfin, pour la sangle d’avant-bras, j’ai ici recyclé une vieille ceinture, mais un bout de sangle assez large sera parfait. Afin de limiter les risques de déchirure, je conseille de fixer la ceinture sur la largeur de la planche et non l’épaisseur, d’effectuer un ou deux plis et d’utiliser une rondelle pour chaque vis.

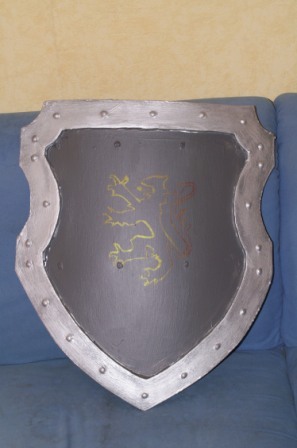

Et voici, en situation, d’autres modèles d’une petite série :

Divers

  • Je conseille évidemment de faire de la récup ‘ pour les matériaux. L’isorel est souvent utilisé en guise de fond d’armoire ou de tiroir pour les meubles courants, et pratiquement n’importe quelle planche de bois (sauf l’aggloméré et le contreplaqué) conviendra pour les arceaux.
  • On peut facilement adapter cette méthode pour ceux qui veulent manier leur écu dans le sens vertical (l’avant-bras dans la hauteur). Il suffira alors d’évider les arceaux et de réaliser les fixations de sangle dans les axes de ces arceaux.
