Arbalète de GN et carreaux

15 réponses [Dernière contribution]
Gurglash
Portrait de Gurglash
Hors ligne
Inscrit le: 11/05/2003

Les arbalètes de Gurglash sont inspirées des modèles anglais Arrow Kaster, le tir est assuré par un sandow : simple et efficace.

Père mai de sokuper un peu kan onaipa en éta se batre enplusse safai plu mal kune flaich...

Gurglash, 2003

Vous pouvez acheter vos arbaletes toutes faites. Mais c'est tellement plus intéressant (on peut faire son propre design) et économique de se la construire soi-même. De toute façon, si vous êtes sur Trollcalibur, c'est dans cet objectif. Alors voici mes secrets de fabrication pour le résultat suivant :

Matériel

  • Contre plaqué
    • 2 planches de 80 X 18 cm de 1 cm d'épaisseur
    • 1 planche de 80 X 18 cm en 0,5 cm
    • 1 planche de 46 X 8 cm en 1,5 cm pour l'arc
  • Sandow 8-10 mm diamètre
  • 1 Plat en alu de 1 cm de large
  • Visserie en 4 mm de diamètre
  • Colle à Bois
  • Lasure
  • Perceuse
  • Scie Sauteuse

Travail Préparatoire

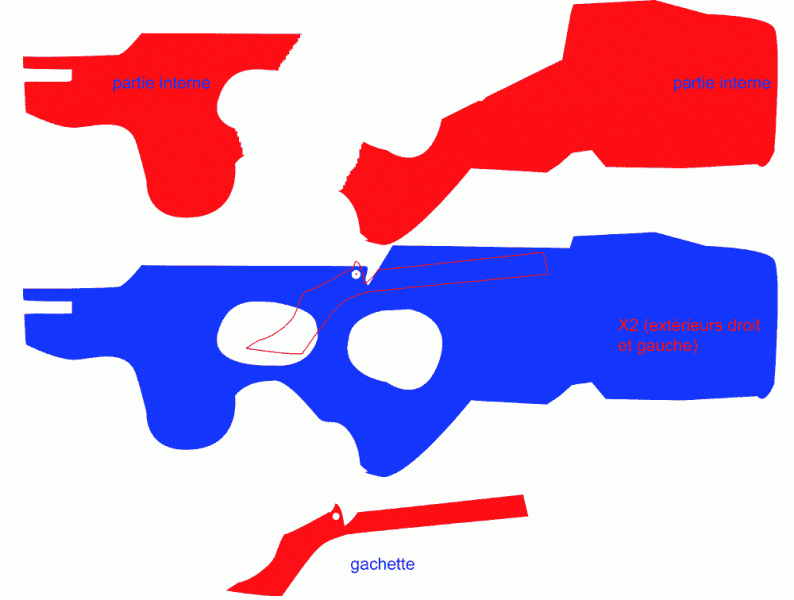

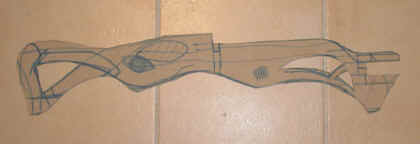

Faire un patron en carton, à l'échelle 1:1 de ce que l'on souhaite faire. On peut faire ce que l'on veut comme patron, du moment que l'on respecte la plate-forme de tir.

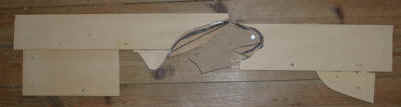

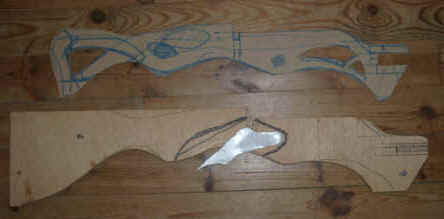

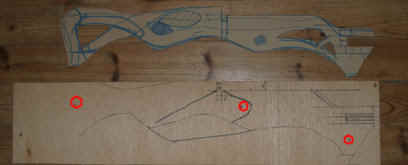

On reporte le gabarit sur une planche rectangulaire en contreplaqué. On perce 3 Trous en diamètre 4 mm sur les 2 planches de 1 cm :

  • 2 au niveau de zones qui seront évidées plus tard
  • le 3 ème au centre qui servira d'axe pour la gâchette

Ces trous permettent de centrer les 2 plaques avec des boulons + écrous pour solidariser les plaques durant les phases de découpe.

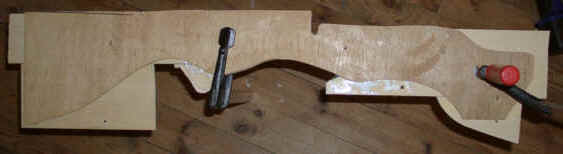

"Send Ouich"

  • Solidariser les 2 planches de 1 cm avec les 3 vis.
  • Première découpe de la plate-forme de tir et de la partie inférieure. La découpe de l'endroit où repose le carreau doit être la plus rectiligne possible !!!
  • Trouver la forme de la gâchette en testant des formes en carton.
  • Désolidariser les 2 planches

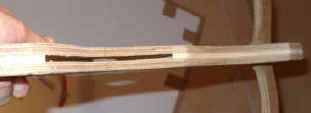

Coller le contreplaqué de 0,5 cm sur une planche de 1 cm. Le CP de 0,5 cm va au centre du sandwich. Il faut laisser l'espace nécessaire au mouvement de la gâchette.

Coller l'autre flanc de 1 cm, en centrant les planches avec les 3 trous = sandwich 1*0,5*1 cm. Laisser la colle sécher durant toute une nuit avec des serre-joints

Gachette


Découper la gâchette dans du contre-plaqué de 0,5 cm.

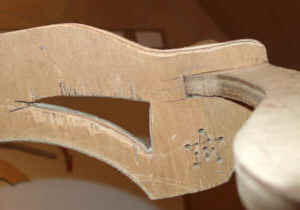

Détail de l'axe composé d'une vis et d'un boulon + 2 rondelles.

Arc

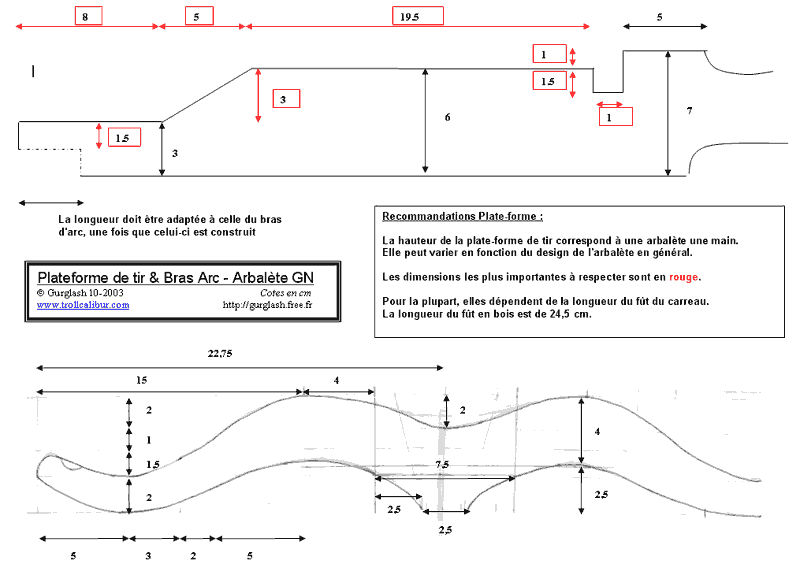

  • Utiliser les cotes du plan pour tracer le quadrillage qui vous aidera pour dessiner la forme de l'arc
  • Tracer la forme sur la planche de 1,5 cm
  • Percer en diamètre 10 mm les encoches nécessaires à la tenue des sandows avant de découper l'arc à la scie sauteuse

Montage

  • Terminer la découpe du sandwich = corps de l'arbalète

  • Raboter les angles de découpe avec une râpe
  • Clouer des pointes sur tout le pourtour du corps

L'encoche de l'arc, dans le corps de l'arbalète, doit être légèrement inférieure à son épaisseur : cela doit forcer un peu quand on met l'arc. Coller l'arc et laisser sécher une nuit.

Inventaire

  • Arbalète

  • Corde en sandow
  • "Tient carreau" en alu
  • Gâchette
  • Carreau

"Tient Kro"

Fabriquer un "tient carreau" avec le plat d'alu en le tordant dans les positions voulues

Corde

La corde est faite en sandows. Les 2 boucles sont ligaturées avec du fil de fer.

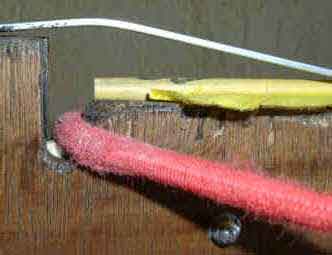

(Détail de l'espace au niveau de la gâchette)

Finalisation

  • Poncer tous les bords
  • Passer une couche de lasure
  • Monter de la gâchette
  • Visser le "tient alu" avec 2 vis

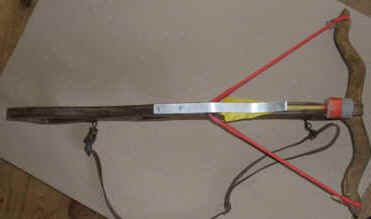

et voilà !!!
J'ai rajouté une lanière en cuir pour la porter dans le dos ...

note : Si vous souhaitez une meilleure finition, utilisez un autre bois que le contreplaqué

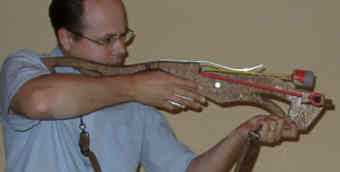

En position de tir:

On voit bien l'axe de la gâchette au centre de l'arbalète

P.A.M.P.L.R.

PAMPLR : Précision-Anti-Mort-Par-Le-Rire

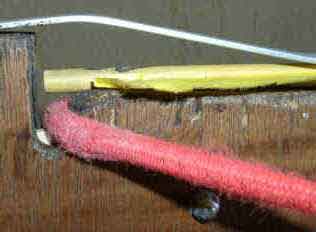

La position du carreau sur la plate-forme de tir de l'arbalète influe grandement sur la qualité du tir / ses chances de survie / et du ridicule qui tue !!!

Le carreau ne part pas !!! Ou du moins je n'ose imager comment il va partir.

Position Correcte - OK

Le carreau part en direction du sol juste devant l'arbalète à au moins 1 m de distance!!! Effet garanti au niveau du ridicule.

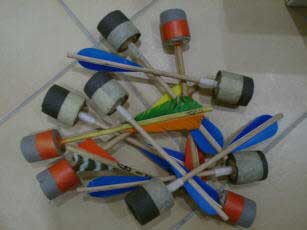

Les carreaux

Le recyclage de flèches cassées (fût + empennage) est idéal pour fabriquer ses carreaux à moindre coût

Matériel

  • fût bois diamètre 8mm (tourillon en hêtre)

  • 1/2 bouchon de liège
  • tube d'isolation mousse
  • 2 plumes pour l'empennage (disponible en magasins de sport)

Préparation fût + empennage

  • Couper le fût à 24 cm de long. Il n'y a pas besoin d'encoche : les 2 extrémités restent plates
  • Coller les plumes à 1 cm du talon avec de la colle spécifique. Si besoin retailler les plumes aux ciseaux
  • Les 2 plumes doivent être sur le même plan

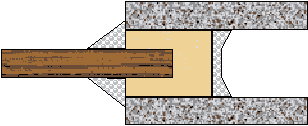

Surface de frappe

  • Percer le bouchon au diamètre du fût sur 7 mm de profond.
  • Coller le fût dans le bouchon à l'aide de colle à chaud.
  • Laisser sécher en faisant attention au parallélisme entre le bouchon et le fut

  • Coller à la néoprène un morceau de tube de mousse sur le liège. Les 2 s'imbriquent l'un dans l'autre. Il doit rester 3 cm de vide entre le liège et le bord de la mousse.
  • Entourer la mousse au niveau du liège avec 1 ou 2 tour de scotch.

  • Renforcer la base de la tête par un renfort de colle à chaud.
  • Couler un peu de colle à chaud dans le vide sur le liège pour consolider la fixation.

Le carreau est terminé !!!

Les avantages par rapport aux flèches sont :

  • un encombrement moindre
  • un risque de casse moindre
  • un coût de fabrication moindre
bomber-marc
Portrait de bomber-marc
Hors ligne
Modérateur
Inscrit le: 25/06/2009

Commentaires faits à l'époque de l'ancien site :

par Mistertroll: 15 Jl 2004 - 18:02

Quelle est la portée de cette arbalete ?

Moi j'arrive a avoir 15m de portée sur la mienne mais c'est en utilisant une latte de sommier pour  l'arc et en ajoutant encore des élastiques...  mais de trop près l'impact est un peu trop douloureux à mon goût...
et avec un arc en bois dur comme ici et des élastiques j'arrive a une porté de 8m grand maximum mais même a bout portant o­n ne sent rien...



par Drax: 02 Août 2004 - 15:53

Bravo d'abord à Gurglash pour cette fiche ! j'ai réalisé ma première arbalète en 8h de travail tranquilles. Avec un sandow de 1 cm j'arrive à une portée de 10-12m en tir tendu sans problème (la manière et la forme des plumes du carreau jouent beaucoup dans la trajectoire et d'un carreau à l'autre ça change car les miens o­nt été fait un peu trop à l'arrache je le crains lol).

J'ai fait une petite amélioration pour mettre en place le carreau plus vite: j'ai rallongé le plat en aluminium jusqu'à ce qu'il vienne buter contre la mousse du carreau, ce qui fait que mes carreaux sont toujours bien positionnés au niveau longueur pour que le sandow soit le plus efficace possible...

Prochaine étape l'arbalète à répétion...



par Belgandalfsan: 05 Août 2004 - 15:08

Merci Gurglash...

Et me voilà avec de bien beaux carreaux, vite fait, bien fait pour pas cher.

Par contre je confirme totalement les dires de Drax, "les plumes du carreau jouent beaucoup dans la trajectoire et d'un carreau à l'autre ça change". o­n ressent aussi le manque d'un troisième empennage vertical, mais bon sur 10/15m, cela passe encore pour peu qu’il n’y ait pas trop de vent.
Cependant, à l'occasion, je vais voir s’il n'y a pas moyen d'en mettre un, décalé sur le dessus du carreau, et si cela apporte en précision

"Avec les armes Gurglash, sur tes ennemis tu te lâches"



par Briareos: 22 Jan 2005 - 03:01

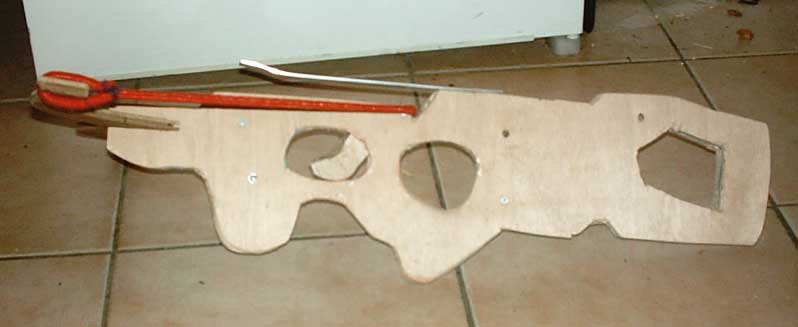

J'ai suivi le tutorial de gurglash pour faire mon arbalète.




J'ai inclu quelques modifications, j'espère qu'elles s'avererons positives à l'usage :

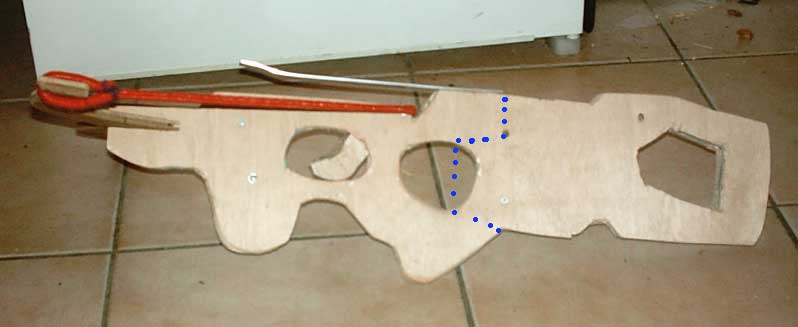

La poignée bull-up devrait améliorer la stabilité et la prise en main. Il a fallut modifer la forme de la gachette et du mécanisme interne en conséquence : j'ai mis un élastique de retour qui replace la gachette en place après chaque tir, j'ai également aménagé un levier de déclenchement fait exprès pour les pièges à fil (en gros on peut utiliser l'arbalète pour pièger un passage : un fil tendu en travers d'une porte permet de déclencher le tir).

J'ai doublé le guide en métal en laissant une fente entre les 2, pour autoriser l'emploi de carreaux à triple empennage. (je dois encore tordre le métal un peu pour que le guide ait la forme dessiné par gurglah pour caller la flèche). à noter que j'ai inclue une buté sur le déclencheur qui sert à caller le cul du carreau à la bonne position (lorsque le déclencheur est actionné, la butée s'escamote pour laisser le passage à la corde.

J'ai là une arbalète assez encombrante, mais  j'espère résoudre ce problème en créant une crosse amovible en découpant l'arrière.

Lorrcan
Portrait de Lorrcan
Hors ligne
Inscrit le: 20/06/2012

Je vais poser une question con (si si), mais le plat en alu (le maintien-carreau), c'est pas un peu dangereux quand même sur une arme de GN (ouais, le reste aussi, en bois, mais moins quand même ...) ? est-ce qu'il ne serait pas plus securisant de le faire en bois (genre petite tige de 0,5 ?)



Sinon pour le reste, super FT, ca donne vraiment une arbalète qui fonctionne sans avoir besoin d'être spécialement doué en bricolage (c'est mon cas :-)



bomber-marc
Portrait de bomber-marc
Hors ligne
Modérateur
Inscrit le: 25/06/2009

Pour une arme à distance je dois dire que ça ne me choque pas plus que ça, après tout la plupart des répliques de pistolets à amorces sont en métal et j'ai jamais vu personne se blesser avec. Faut juste pas faire le pignouf avec au corps-à-corps ;). En bois j'aurais peur que ça cases vite, une pièce aussi fine.

Lorrcan
Portrait de Lorrcan
Hors ligne
Inscrit le: 20/06/2012

En fait je pensais plus au fait de porter par exemple son arbalète en bandoulière ou devoir dégainer son arme rapidement devant l'arrivée de monstres ...

Sinon, deuxième question con, ce fameux plat en alu, on trouve ça où ? dans n'importe quel magasin de bricolage ? on trouve ça sous cette appellation ? ca se travaille facilement (je pense surtout au découpage et ponçage des extrémités, histoire de ne pas avoir en plus un morceau coupant).

Arphyss
Portrait de Arphyss
Hors ligne
Modérateur
Inscrit le: 09/11/2007

Dans n'importe quel magasin de bricolage, y'a un rayon avec divers profilés en alu et laiton, en L, en T, en H, et dans ce cas en I, généralement vendus en bouts de 1m.

briareos
Portrait de briareos
Hors ligne
Modérateur
Inscrit le: 06/07/2004

les réplique d'airsoft sont en métal aussi... et les arc moderne utilisé en GN on souvent des partie en métal

Lorrcan
Portrait de Lorrcan
Hors ligne
Inscrit le: 20/06/2012

Bon, après avoir mis ce fameux profilé en métal, j'ai retesté mon arbalète et ... pfff ... je ne comprends vraiment pas pourquoi ca part n'importe comment.

Sur les 5 premiers mêtres ça va, mais après le carreau à tendance à partir d'un coté ou de l'autre, de faire un salto, ...

Et en testant différentes configurations, je n'arrive pas à savoir si c'est le sandows qui n'est pas assez (ou trop) tendu, si c'est le carreau qui est mal équilibré, pas aérodynamique, ... parce que 2 essais dans les mêmes conditions ne donnent pas le même résultat.
Je désespère un peu ...



briareos
Portrait de briareos
Hors ligne
Modérateur
Inscrit le: 06/07/2004

si ça merde apès les 1ers mètre, c'est que c'est l'équilibrage des carreaux qui est en cause, pas l'arbalète.

tu met quoi comme plumme ? comment tu les colles, quel poids fait ton bunt en mousse ?

Lorrcan
Portrait de Lorrcan
Hors ligne
Inscrit le: 20/06/2012

Ce sont des plumes de flèches, achetées dans un grand magasin de sport qui a le même nom qu'une discipline olympique.

Elles sont collées soit à la néoprène, soit à la superglue.

J'ai pas pesé le bout en mousse mais j'ai pris comme indiqué du tube d'isolation, avec le bouchon en liège et tout ce qui va bien.

Le centre de gravité de la flèche est sensé se situer à quel niveau à peu près ?

briareos
Portrait de briareos
Hors ligne
Modérateur
Inscrit le: 06/07/2004

... "des plumes de fléches" ^_^;

je voulais dire : ce sont des ailerons plastiques profilé de petite taille, ou des plumes fluflu (plume véritable de grande taille) taillée ou pas ? il y a 2 ou 3 ailerons sur l'empennage ? c'est bien collé droit ou  hélicoïdale ? comment t'assures tu de la symétrie de tes ailerons ?



pour le centre de gravité d'une fléche, c'est expliqué là : http://arcs.viguier.free.fr/Html/fleche.html

(y a plein d'autres chose sur les fléches et sur les empennages)

Lorrcan
Portrait de Lorrcan
Hors ligne
Inscrit le: 20/06/2012

Euh oui, plumes de flèches ... forcément ... pfffiou je devrais me relire moi avant de valider ...



Donc ce sont des ailerons plastique profilé. Il y en avait de 2 sortes, des longs et fins (en largeur) et des courts et plus larges. Ce sont ces 2èmes que j'ai préféré.

Il y a un aileron de chaque coté, collé le plus droit possible le long de l'empennage.

Pour la symétrie, c'est entre l'oeil et la mesure, sachant que vu l'épaisseur de l'empennage, le poildeculomètre est pas forcément super évident.

briareos
Portrait de briareos
Hors ligne
Modérateur
Inscrit le: 06/07/2004

un empenage en plumes fluflu donnerait une trajectoire plus stable que les empenages en plastique.



si a condition identique le m^me carreau n'a pas la même trajectoire, c'est que probablement ton systéme de déclenchement a un défaut ou que tu place mal le carreau (d'ou la necessité de créer une butée pour caller le carreau au bon endroit.)



on pourrait avoir une photo de l'engin ?

Lorrcan
Portrait de Lorrcan
Hors ligne
Inscrit le: 20/06/2012

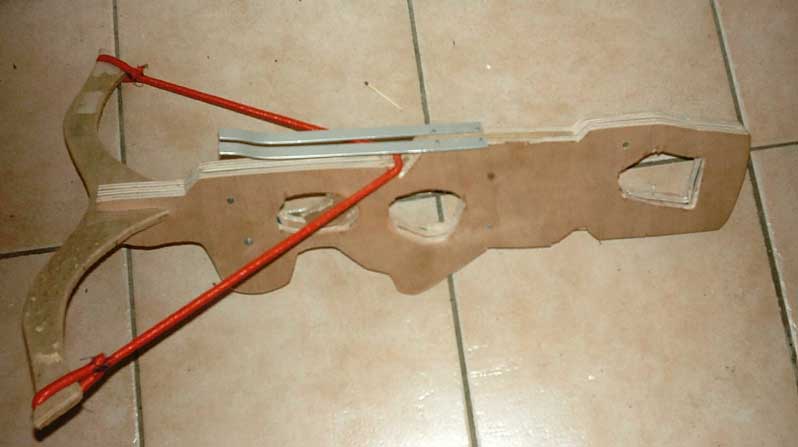

Alors, quelques photos (désolé pour la qualité ...)

De profil :



Carreau chargé :



En regardant les photos (j'aurais du faire ça avant), je vois que le sandow a l'air tordu, je me demande dans quelle mesure ça peut jouer .
J'ai filmé également mais le carreau part trop vite du coup même en image par image, je ne vois pas à quel moment ça part en c*illes ...

Traxonen
Portrait de Traxonen
Hors ligne
Inscrit le: 09/02/2012

Essaye peut-être avec un empennage à quatre ailettes pour tes carreaux. Je crois que ça leur donnera une meilleure stabilité en l'air...

HadesLeet
Portrait de HadesLeet
Hors ligne
Inscrit le: 30/06/2011

Pour les carreaux, je vous conseil de faire des coches (en V) à l'arrière pour que la corde s'y loge facilement. Le carreau sera mieux propulsé. Pour ma part, j'utilise des empennages en papier plastifié (pas chère, décorable et pas dommage).



Je vous montre mon arbalète inspirée des arbalètes "primitives". J'ai opté pour une corde rigide et un arc en bois.



L'avant de l'arbalète :



Et de coté:



La corde à double boucles toronnées:



Le système de relâchement de la corde:







































Le corps est composé de trois profils en bois collés. La corde est en fibre naturelle à trois torons et pour régler la puissance, il suffit de torsader la corde.



Si plusieurs personne sont intéressées, je peux envisage un FT, même si c'est quasiment la même chose que ce qu'il y a au-dessus.
