Bonjour à tous,
Me préparant avec un petit groupe pour un gn cette année, l'idée d'avoir des armes de jet pour harceler l'ennemi nous a séduite.
Seulement les choix ne sont pas légion.
- Arc/ arbalète: A notre goût trop chères et limitant la mobilité en combat.
- Couteau de lancer: Pas assez de portée pour parler d'arme d'harcèlement.
- Baliste / catapulte: inadéquates pour les troupes légères que nous comptons constituer.
- Fronde: Notre premier choix mais se révèlent difficiles à manipuler, sans parler des pertes récurrente de projectiles.
- Javelot / Pilum: Trop grands et lourds pour être lancés et potentiellement dangereux si quelqu'un décide de les utiliser en tant que lance.
Nous reste: la plumbata. Peu connue, c'est une arme romaine (idéal rapport à notre background), un mixte entre le pilum et la fléchette.
Pour vous en faire une idée:
Schéma: http://www.casimages.com/img.php?i=120501111625671009.jpg
Vidéo: http://www.youtube.com/watch?v=qPQGBsQAcb0
Cette arme transposée au GN dispose à mon goût de plusieurs avantages:
- Elle est précise pour une portée de 15 à 20 pas.
- Bien qu'encombrante peut en transporter une ou deux à la main et s'en débarrasser rapidement avant les corps à corps.
- Très peu chère à produire (3€50 pièce latexage non compris)
- Et surtout sa taille réduite permet de limiter la structure nécessaire à sa rigidité. Seul un court tube pvc est utilisé, ce qui la rend très sécuritaire. (Poids réduit, densité faible, risque de casse quasi-inexistant)
Testé en combat et en famille, aucun des modèles conçus n'a posé de problème. (Et pourtant les enfants ne font pas de quartiers!)
Sur les prochains posts, je préciserai la fabrication de ces plumbatas inspirée des javelots pédagogiques utilisés en écoles primaires. (d'où leur inofensivité).
http://www.casalsport.com/VAD/javelot_d-athletisme_d-initiation_en_mouss...
- Vous devez vous identifier ou créer un compte pour écrire des commentaires
-
Le plan général:
Zone d'impact:
Comme je l'ai déjà dit, l'objectif est d'avoir une arme sûre et ma première observation du javelot pédagogique est que son âme se trouve juste derrière la boule de pointe. J'ai donc préféré ajouter une zone tampon. A l'origine constituée uniquement de mousse d'isolation (par raccourcissement de l'âme PVC) celle-ci s'est révélé être une zone à risque à cause de l'arrachement potentiel lors des impacts.
Donc la zone s'est hybridée:
- La demi-balle de mousse (2cm) > pour amortir l'impact tout en évitant l'usure.
- Une courte partie (8cm) constituée de tapis de gym roulé dans le tube d'isolation > pour amortir le gros de l'impact sans risque d'arrachement.
- Une autre courte partie (10cm) constituée du tube flexible dans le tube d'isolation > pour prolonger l'amorti tout en évitant une rupture du tube au niveau du début du tube PVC.
Zone de prise en main:
Un tube de mousse seul est trop flexible et pas assez dense pour être lancé.
Un tube de PVC de 50cm est donc insérer à 18cm du bout du tube mousse coté impact.
Un tube seul: pas de bambou ou autre mastic. La faible longueur ne nécessite pas de renfort.
Zone de fixation de l'empennage:
Le tube de mousse y est percé de trois encoches ou se fixeront les "planches" de tapis de sol: 16cm
Zone esthétique renforcée:
Une partie (16cm) constituée de tapis de gym roulé dans le tube d'isolation > Combine flexibilité et possibilité d'être travaillée au cutteur.
Le plan en photo:
http://www.casimages.com/img.php?i=120501125653923187.jpg
Fabrication:
L'âme:
Couper 50cm de tube PVC et le poncer sur toute la longueur et sur les bords.
Couper 15cm de tube flexible, en introduire 5cm dans le tube PVC et le scotcher.
Introduire l'âme dans le tube mousse. Le bord du tube flexible à 8cm du bord du tube mousse.
Conseils:
- Commencer à scotcher à partir du tube flexible, ce sera plus pratique pour introduire le tout dans le tube mousse.
- Mettre un bout de scotch à l'extrémité du tube flexible dans le tube PVC cela pour éviter que les deux tubes fassent du bruit en s'entrechoquant.
L'empennage:
- Tailler trois encoches de 130*5mm bien réparties dans le tube mousse à 17cm du "bord arrière".
- Couper les trois ailettes et les fixer dans les encoches.
- Couper une bande de mousse de 180*40mm, la plier, la scotcher, l'introduire dans le tube jusqu'à ce qu'elle butte sur l'empennage.
- Encoller l'extrémité et couper à ras.
Astucieux!^^
Mais Je préfère de loin le bon vieil arc et des flèches =P
Par contre, coté décoration, ça reste dans cet état?
J'essaie de tout présenter dans l'ordre donc encore un ou deux posts sur la fabrication et j'enchaine sur la déco.
(Au programme, pyrogravure et latexage.)
Entendu, on verra bien ce que ça donne ;)
Salut Odiron. Très sympa ton tuto.
En visionnant ta vidéo youtube, cette plumbata m'a rappelé ce que je fabriquais plus jeune : la flêche polynésienne.
La différence majeure : le propulseur.
Ainsi il serait sympa de tester tes plumbatas avec un propulseur (simple ficelle) pour gagner en distance.
Qu'en penses-tu?
Vidéo sur le principe de la flêche : http://www.youtube.com/watch?v=nfHu4K6iKbs
J'ai aussi testé la propultion mais deux problèmes se posent:
- La plumbata GN étant très légère, il n'est pas aisé de "sentir" la force et l'accélération est moindre.
J'ai testé les deux et franchement autant avec un projectile lourd et solide la différence est importante, autant avec un projecile comme ces plumbata je n'ai pas gagné plus de 2-3 pas... et encore c'est au sacrifice de la précision...
- La corde cissaille mousse et, je supose, latex...
Sauf à ajouter une bonne couche de disgracieux chatertone, l'arme s'use plus à cause du fil qu'à cause de tous ce que mes monstres ont pu lui infliger. (Une après-midi de propultion a ruiné une plumbata qui avait survécu à plus d'un mois de lancers en tous genres)
Réparation d'un oubli: voila un petit apperçu du travail sur les ailettes:
-La partie centrale doit être de 130mm (comme les encoches)
-La partie interne doit être suffisament importante pour éviter les déchirures et le déchaussement de l'aileron, mais pas plus pour que tout rentre sans problème dans le tube.
- La forme générale est libre: historiquement il existe différents modèles. (voir shéma ci-dessus)
Conseil:
- Découper tous les ailerons avec une même orientation sur le tapis de sol.
Celui-ci n'est pas identique sur les deux faces et de plus il garde souvent la courbe de son embalage.
En prodédent comme tel, les plumbatas seront plus stables lors des lancers ayant même un élégant petit mouvement de rotation.
Sujet à surveiller de près ; c'est pas souvent qu'on nous sort une bonne idée pour sortir des habituels arcs et couteaux de lancer.
La "pointe":
- Couper une bande de mousse de 100*40mm, la plier, la scotcher, l'introduire dans le tube jusqu'à ce qu'elle butte sur le tube flexible.
- Encoller l'extrémiter mais ne pas couper à ras.
- Couper la balle Ygolf en deux et la creuser comme sur la photo de façon à ce qu'elle épouse la forme du tapis de sol qui dépasse du tube.
- Encoller le tout en fesant bien attention que les bords du tube et de la balle soit bien alignés.
Conseils:
- Bien vérifier que tout s'emboite avant de mettre la néoprène.
Arf... Pardon pour l'orthographe, j'ai du mal à me passer de l'éditeur de message...
Cool, ça a l'air de bien se présenter :). Avec toutes ces photos on fera un chouette article, quand ça sera fini :)
La déco type Flèche polynésienne:
- Tailler la partie postérieure en pointe.
- Graver l'ensemble de la flèche de façon à imiter le bois.

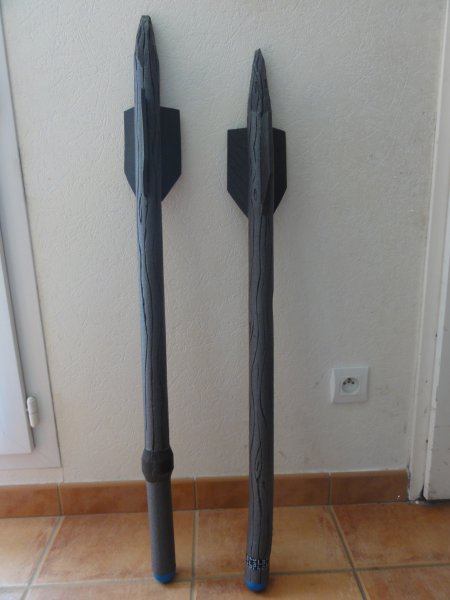

La déco type Plumbata:
- Tailler la partie postérieure en pointe.
- Couper une bande de mousse de 60mm de largeur, la coller autour du tube flexible à 19cm de la pointe (demi-balle comprise).
- La couper le bord de façon à "adoucir" les bords.
- Graver la partie coté empennage de façon à imiter le bois.
Conseils:
- Pour l'imitation bois, je ne peux que vous renvoyer à la FT de Caelias qui est parfaite.
- Lors de la taille de la partie postérieure, bien vérifier que le tube et le tapis de sol roulé au centre sont bien collés. Si besoin l'encoller de nouveau.
Le latexage / peinture:
- La pointe couleur métal.
- L'empennage couleur bois.
Voilà, je n'ai aucune expérience en latexage donc ce sujet (comme celui de mon bouclier) s'arrète là pour l'instant.
Si quelqu'un veux compléter cette FT (ou me donner des cours de latexage ;-), qu'il n'hésite pas!
Je voudrais ajouter deux commentaires sur la fabrication et l'utilisation de ces plumbatas:
1) Lors de la fabrication, il est possible de préparer le latexage en enfilant un bas nylon sur la pointe. Il suffit juste d'encoller la bande de mousse par dessus la fin du bas.
2) Certains se posent des questions quant à la sureté de ces armes-projectiles. Je tiens à les rassurer.
(Oui je l'admets, ce message est en grande partie de la propagande à l'intention des orgas notamment ceux de Kandorya. ;)
- Cette arme contrairement aux flèches, carreaux et autres pierres de frondes se lance à la main sans appareillage, ce qui permet d'avoir une meilleure maitrise de la trajectoire ainsi que la force avec laquelle on la lance.
- Comme je l'ai déjà dit la densité de ce projectile est très faible. (105g non latexée pour un mètre de long) l'arme emmagasine donc peu d'énergie même lancée avec force. (Contrairement à la plupart des couteaux de lancer)
- Pas de tige apparente et pas de risque de casse comme avec une flèche. L'âme est entièrement en plastique et est encollée dans le tube de mousse loin des extrémités.
- Enfin la pointe qui n'en est pas une (puisque ronde contrairement aux couteaux de lancer) est extrêmement flexible et résistante (voir photo).
En fait, elle cumule une pointe de flèche de gn avec en plus un système d'amortissement.
Comme de longs discours ne vallent pas une mise en pratique, j'ai testé plusieurs de ces plumbatas à plusieurs stades de leur fabrication et dans différentes conditions. Que ce soit contre les chevaliers en armure de plate d'une grande asso de la région melunaise, contre mes camarades de gn couverts de cuir ou contre mes propres enfants habillé en T-shirt, elles ont toujours donné satisfaction au niveau de la sécurité!
Bon... j'ai été inexact:
J'ai d'abord commencé par tirer sur mes enfants avant de m'attaquer aux chevaliers en plaques... ^^
Tirer sur les enfants? Bon esprit...
Ton arme est inhabituelle c'est intéressant , de plus ton sujet est quasiment une FT.
Après pour rajouter du poids, j'avoue que je n'ai aucune idée
Pourquoi parle tu d'ajouter du poids? Son faible poids est un gros avantage.
Moi j'aime bien, après pour ce qui est de faire accepter l'arme c'est comme tout: en tant qu'orga, quelqu'un se pointe avec un truc inhabituel il a droit à un "check arme" en règles histoire de vérifier si c'est safe. Mais là ça a l'air plus que correct :)

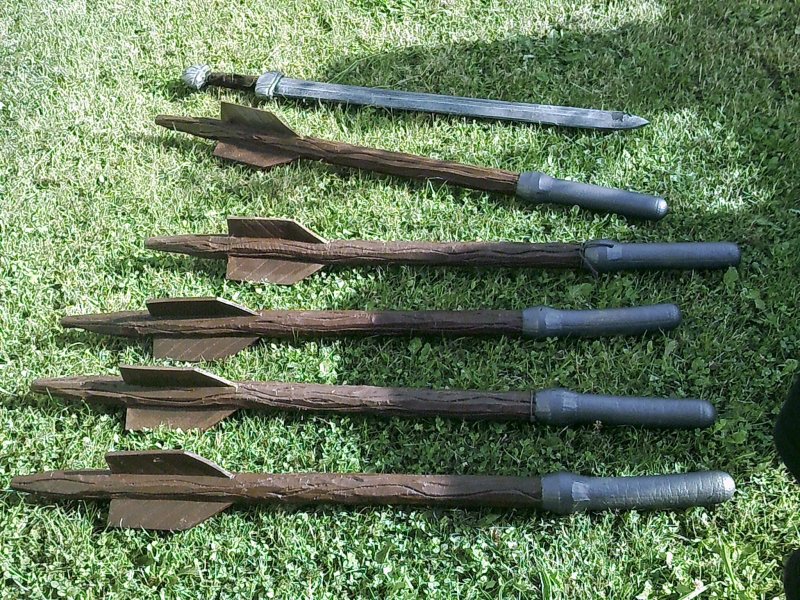

Premier latexage et première sortie officielle pour ces plumbatas.
Je tiens en passant à remercier l'arbitre Kando qui a laissé une chance à ces armes malgré la présence de l'ame pvc sous la mousse. Il semble que ces armes nouvelles aient fait l'unanimité que ce soit sur leur inoffenssivité ou sur le nouveau style de combat qu'elles apportent. (En tout cas, nous avons pris beaucoup de plaisir avec ma compagnie à tirer par salve avant de charger dans le tas!)
Coté technique, je n'ai pas eu le temps de passer de nombreuses couches de latexage. (juste 5 au total)
J'ai fait le choix de mettre du 50% sikafill - 50% latex sur le pointe et du 2/3 - 1/3 pour le manche et l'empennage.
Le tout a très bien tenu malgré la pluie qui a mis les armes à rude épreuve tout au long du GN.
La seule faiblesse s'est trouvée entre le bout du tube pvc et l'empennage où le latexage a cédé.
Je pense que deux solutions sont possibles:
- Soit remplacer une partie du tube pvc par un un bout de tube flexible, pour répartir les contraines comme au niveau de la pointe.
- Soit augmenter la proportion de latex ainsi que le nombre de couche à ce niveau de l'arme.
Voilà!
Comme d'habitude, n'hésitez pas à poster si vous avez des commentaires, des remarques ou des questions!
Pour un petit effet de reconstit' supplémentaire, est-ce envidageable de lancer ce type de projectile avec un lanceur, sorte de baguette en bois avec un crochet à un bout ? Un truc qui se faisait souvent avant l'antiquité pour lancer des javelots.
Pour un lanceur en corde, on en a déjà parlé plus haut avec Filoden.
Pour un lanceur baguette, c'est à voir. Comme déjà dit le faible poids de cette arme fait qu'elle ne gagne pas grand chose à être propulsée. Le gros problème est que la partie empennage, où s'appuierait la baguette, est totalement en mousse.
Donc deux choix:
Soit prolonger le tube par un autre plus fin (à cause des ailettes qui se fixe à l'intérieur).
Soit se passer d'ailette et celà devient un vrai javelot. (en perdant au passage beaucoup de stabilité).
C'est donc possible mais dans les deux cas, on perd en sécurité à cause du pvc qui doit affleurer de la mousse.
Et aussi du propulseur en lui même qui devra être rigide et qui risque de finir dans la tête de nos compagnons d'arme.
Le problème du propulseur à mon sens, outre le fait qu'il peut finir dans la gueule de nos camarades (on n'est pas à ça près, on est des GNistes non?), c'est surtout un problème de stabilité: le projectile est leger, et aura donc une naturelle tendance à la prise au vent, moi, je pense que le lancer depuis une barre (ça se faisait, je vous l'accorde) ne sera pas bon pour problème de stabilité.
Je m'imagine que ces armes là (pour info, ont trouve les premières armes de ce genre en des temps très reculés, voir même à la préhistoire) étaient stable et meurtrières du fait de leurs poids conséquent, les ailettes étaient inexistantes à l'époque.
Je parle au "conditionnel" parce que j'ai jamais réussi à en lancer une de ces saletés là, de toute façon...
pour que ceux qui ne connaissent pas visualisent, c'était une barre solide en peu en forme de chausse-pied avec un crochet au bout, ce crochet s'instalait dans le cul du projectile, et un mouvement du bras et du poignet, servaient à le propulser.
Maintenant pour en revenir à nos moutons Plumbatas, je pense, que tu pourrais essayer avec du tuyau souple d'eau, genre celui qu'on utilise pour relier le lave-linge ou le lave vaisselle au circuit d'eau de la maison.
Dans le tuyau il y a une fibre torsadée qui le rendra juste indestructible, et on peut en trouver de ces tuyaux assez solides (il y a pas si loin que ça, j'ai refait l'instal du lave-linge)
Préparant la prochaine saison de GN, je me permets de ressortir ce sujet pour donner des nouvelles de ces "Plumbs".
Eh bien, elles sont toujours en vie malgré de multiples expériences plus ou moins traumatisantes. (Quatre GN, et une bonne vingtaine de sorties diverses)
La plupart des empennages ont fini par être partiellement/complètement arrachés moins d'un an après. Pas vraiment par "usure usuelle" mais parce que mes compagnons d'arme ont improvisé une séance d'interception des plumbatas à l'épée.
Recollées à la néoprène et relatexées, les empennages n'ont depuis (à ma grande surprise) plus bougés.
Plus récemment et plus embêtant ; les pointes ont lâché. Il faut dire que le terrain où je les ai le plus souvent utilisées les a mises à rude épreuve : La terre sèche ou le bitume bloque le trait lors de l’impact et la partie flexible encaisse tout le poids de l’arme. (Contrairement au terrain herbeux que l’on trouve généralement en GN et qui partage l’amortissement). C’est le plus souvent à l’extrémité du tube flexible que la mousse a lâché, là où venait buter le tapis de sol roulé.
A court terme, j’ai sorti la néoprène et le ducktape, les pointes, si elles en deviennent d’autant plus moches et moins souples, ne sont plus près de craquer.
Pour les prochaines séries, je pense cumuler plusieurs solutions :
-Solidariser le tube flexible et le bout de tapis avec du chatterton. (Je suspecte le bord du tube flexible de couper le tube de mousse de l’intérieur.).
-Latexer la pointe avec un mélange dont la part de sika est moindre. (L’élasticité du mélange s’est grandement amoindrie avec le temps favorisant l’arrachement en créant des points de faiblesse à chaque fissure de l’enrobage)
-Utiliser la technique du bas nylon pour limiter d’autant plus la création de points de faiblesse dus aux fissures du latex « durci ».
La prochaine série sera produite cet été!
Et donc le prochain bilan, surement définitif, sera dans un an ou deux !
ayant participé à des ateliers de reconstitiution de tir au propulseur, on équipait les javelots d'un empennage en plume (2 ailettes) : vu la grande stabilité que ça apporte, il est peu probable que nos ancètre n'ai pas rapidement adopté des empennage sur leurs javelots lancés au propulseur.
Alors commençons par le matériel nécessaire:
- Un tapis de sol: type premier prix Décatruc.
- Une balle d'Ygolf Décatruc: Diam 40mm
- Un tube d'isolation en mousse: 16mm de diam intérieur et 40mm de diam extérieur. (Trouvé uniquement chez Edouard L. Brico)
- Un tube PCV: 20mm de diamètre. (Brico)
- Un tube flexible pour cablage électrique: 16 mm de diam extérieur. (Brico)
- Ruban adhésif électrique. (Brico)
- Colle néoprène. (Brico)
- Cutter.
Petite photo d'ensemble: http://www.casimages.com/img.php?i=120501122116468305.jpg
