Fabriquation d'une chope de bière en bois.

Avertissement

La réalisation de ce projet exige une certaine quantité de matériel, de précision, et un minimum d'expérience.

Matériel

  • Du bois, j’ai utilisé du pin blanc mais je me suis vite rendu compte que du bois franc aurait été plus approprié. Le chêne est le choix le plus historique, et le meilleur à mon avis, mais n’importe quel bois peut faire l’affaire. Sachez cependant que les résineux (pin, sapin, cèdre, etc) rehaussent légèrement le goût de la bière
  • De la tôle. 1mm d’épaisseur minimum, sinon elle se tordra pendant le "rivetage"
  • Des clous à finir 1 ½ pouces, vous pouvez utiliser plus gros mais difficilement plus petit
  • Des vis relativement courtes
  • De la colle. Celle-ci doit absolument être étanche et non toxique. J’ai utilisé la colle à bois WaterProof non-toxique de Elmer’s, mais ce n’est pas la seule sur le marché

Les outils

J’en ai utilisé plusieurs car je les ai à ma disposition, mais tous ne sont pas obligatoires.

  • Toupilleuse (facultatif mais très utile, on peut se servir de la scie à ruban ou d’un couteau à la place)
  • Banc de scie
  • Scie à ruban (facultatif, sinon il faut une scie sauteuse ou un couteau)
  • Scie à onglets (facultatif, mais très utile)
  • Planeur (sert à égaliser l’épaisseur des planches, donc obligatoire)
  • Ponceuse à bande (facultatif, du simple papier abrasif fait l’affaire)
  • Marteau à bout rond (facultatif, si vous êtes habile vous pouvez utiliser un marteau normal)
  • Enclume (facultatif, n’importe quel morceau de fer solide fait amplement le travail)
  • Ciseaux à tôle (vous pouvez utiliser une scie à ruban à métaux, mais vous êtes mieux avec les ciseaux)
  • Pinces à couper les clous (facultatif, les ciseaux à tôle fonctionnent)
  • Pinces à bout allongé (ou n’importe quelle paire de pinces avec lesquels vous êtes à l’aise pour forger)
  • Perceuse et mèches

Je crois que c’est tout, si d’autres outils s’ajoutent ils seront mentionnés dans le texte. S’il vous manque des outils, demandez à un ami ou à un menuisier ou un ébéniste, avant de commencer (je parle par expérience, il est très frustrant d’avoir besoin d’un outil et de ne pas y avoir accès).

Les mesures

Il vous faut d’abord choisir le diamètre extérieur supérieur et inférieur de la chope. Vous pourrez ensuite calculer les autres mesures.

Ma chope fait :

  • 8 cm de diamètre extérieur supérieur
  • 11 cm de diamètre extérieur inférieur
  • 11 cm de hauteur
  • 11 morceaux de bois plus le fond la composent
  • Contient exactement 330ml

Les autres mesures de la chope sont toutes indiquées en millimètres dans les images

Vous pouvez changer ces mesures, voici les formules:

Pour définir les dimensions des morceaux de contour (nous appellerons ceux-ci "douelles")

  • haut : vous pouvez calculer la largeur du haut de vos douelles avec cette formule :
Circonférence supérieure = Diamètre supérieur * 3,1416

                                  Circonférence supérieure
Largeur supérieure des douelles = ________________________
                                         Nb de côtés
  • bas: Appliquez la même technique, mais en utilisant le diamètre inférieur
  • Calculez ensuite l'angle de coupe, nécessaire pour que les douelles s’assemblent bien:
                      360            190
angle de coupe = _____________ = ___________
                 2*Nb de côtés   Nb de côtés



Pour l’angle de coupe nécessaire pour que le bas soit plus large que le haut, dessinez simplement la pièce et trouvez l’angle à l’aide d’un rapporteur d’angles. Pour les cerclages, je n’ai pas vraiment développé de formule, la technique vous sera expliquée en temps et lieu.

Planer les pièces

Cette étape est facultative - vous pouvez prendre une planche déjà à la bonne épaisseur.

Planeur

Prenez une planche dont la largeur minimale est la même mesure que la hauteur des douelles, et la longueur minimale de la circonférence de la base. Passez cette planche au planeur pour l’abaisser à l’épaisseur désirée. Ne descendez pas sous 1 cm, n’excédez pas 2 cm (vous pouvez toujours, mais vous aurez de la misère à boire).

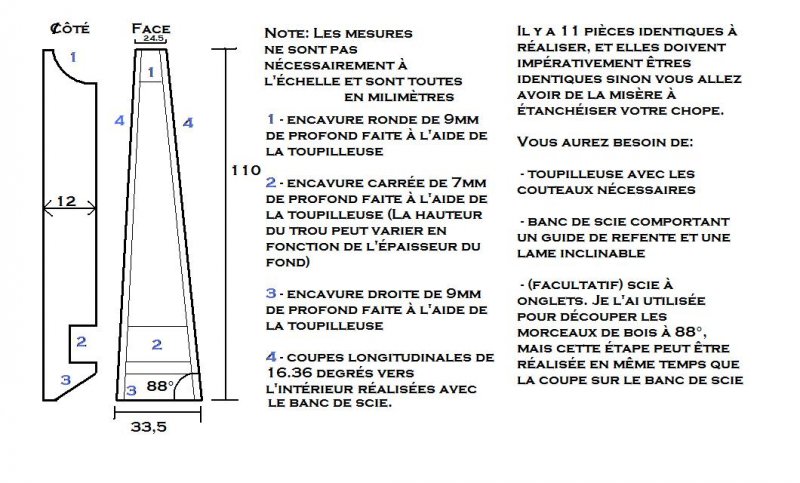

Voici une image qui démontre clairement ce que j’entends par "douelles"

Note : quand vous verrez des nombres entre parenthèses (1) (2) (3) (4), ils reportent aux nombres en bleu de cette image.

Tailler la forme de base des douelles

Cette étape est facultative - vous pourrez la réaliser en même temps que la prochaine

  • Scie à onglets
  • Bois
  • règle

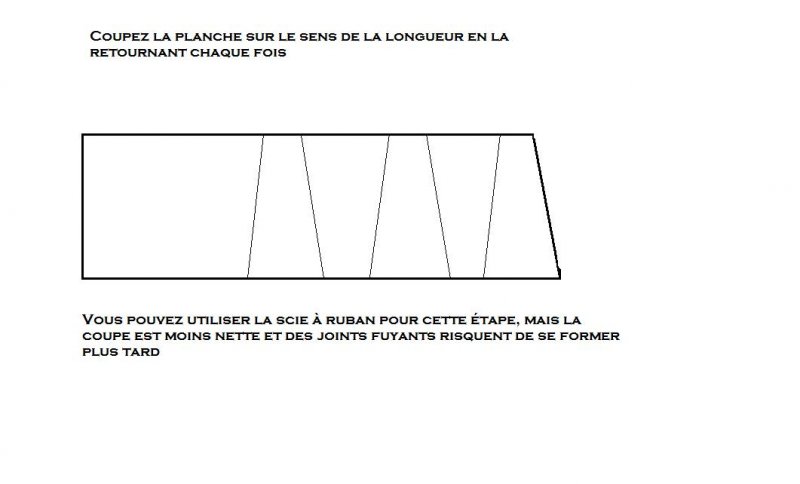

Appliquez l’angle de base sur la scie, le mien étant de 88 degrés. Mesurez la longueur de bois à couper et retournez la planche entre chaque coupe, cela vous évitera de changer l’angle de la scie chaque fois. N'oubliez pas de mesurer une douelle à la fois, car la lame de scie a une certaine épaisseur.

Je vous recommande fortement de vous faire une ou deux douelles supplémentaires en cas de problème l'une d'entre elles.

Incliner les douelles

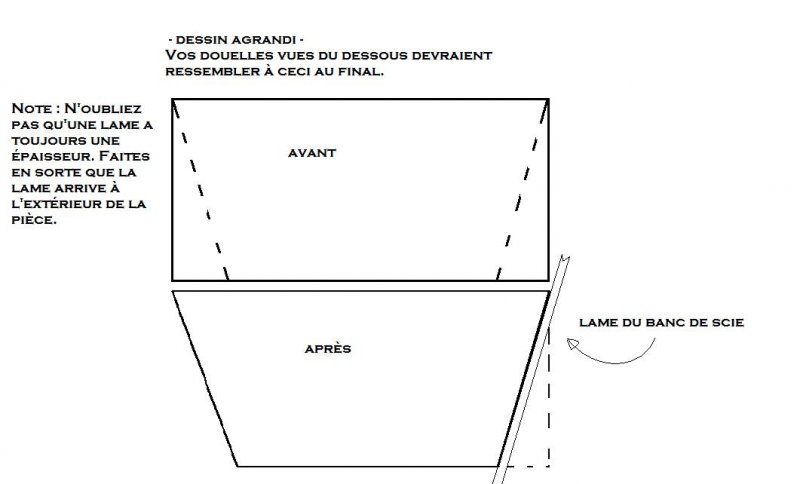

Maintenant que vous avez vos formes de base, il faut incliner les côtés pour que les douelles s’emboîtent bien. (4)

  • Banc de scie
  • bois
  • Douelles précédemment coupées
  • Vis

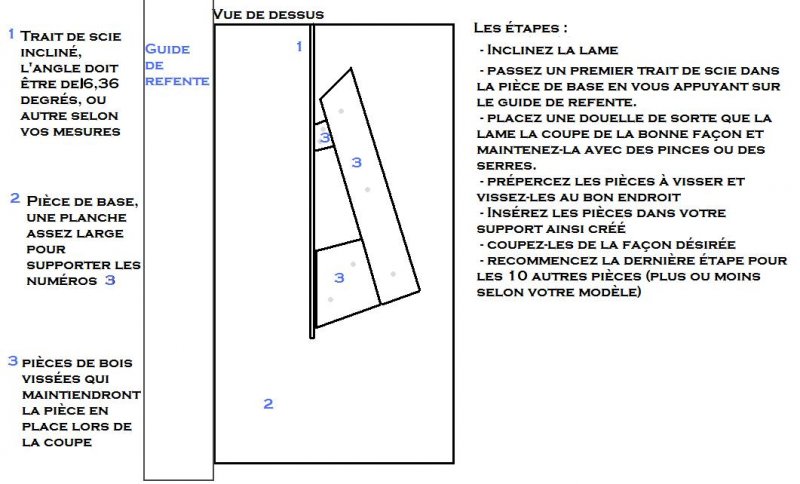

Pour ce faire, vous aurez besoin d’un support qui maintiendra vos pièces ensemble sans que vous ayez à vous approcher les mains de la lame, ce qui peut être très dangereux. De plus, avec ce support, vous serez assuré que vos pièces seront toutes symétriques.

Une fois toutes vos pièces sciées d’un côté, il vous faut changer votre support. Vous n’avez qu’à retourner vos pièces. La face touchant à la pièce de base doit se retrouver sur le dessus. Une fois cela fait, vous pouvez scier de l’autre côté des pièces.

Finaliser les douelles

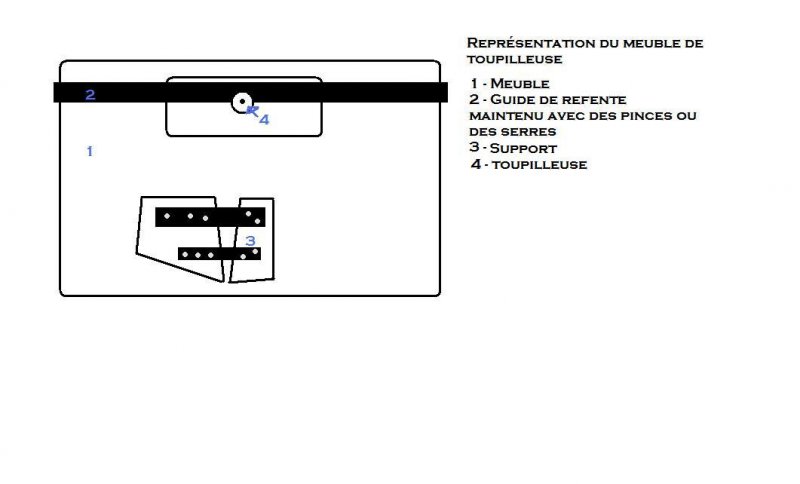

  • toupilleuse (idéalement avec un meuble de toupilleuse, autrement, utilisez votre imagination pour les prochains supports)
  • bois
  • douelles précédemment coupées

Il faut maintenant finaliser les douelles pour qu’elles soient conformes à celles du premier schéma. Pour ce faire, vous aurez besoin de deux autres supports. C’est malheureux, mais c’est comme ça, si vous trouvez mieux vous posterez dans les commentaires ;).

Note: les trois étapes suivantes peuvent être inversées sans problème.

1. Le premier support (facultatif - esthétisme)

  • toupilleuse et meuble de toupilleuse
  • bois
  • un frère qui allume et éteins le moteur de la toupilleuse(facultatif, mais utile :-))
  • vis
  • couteau à toupilleuse droit (qui fait un angle de + ou – 45°)

  • douelles précédemment coupées

Servira à rendre l’extrémité inférieure des douelles plus mince pour un meilleur esthétisme (3). Si vous possédez une toupilleuse avec le meuble de toupilleuse, installez une guide de bois avec des pinces ou des serres, et fabriquez-vous un support comme sur l’image. Assurez-vous toutefois que les vis soient assez loin de la toupie car vous utiliserez le même support pour la prochaine étape (2), mais la coupe se fera plus loin.

Le support fonctionne comme suit : on insère la douelle par le bout grand ouvert, et on la maintient en place en exerçant une pression avec nos doigts sur la douelle ente les deux morceaux de bois vissés (en noir). On passe ensuite le morceau sur la toupilleuse en s’appuyant sur le guide de renfente.

2. Le même support

  • toupilleuse avec meuble
  • bois
  • vis
  • un frère qui allume et éteins le moteur de la toupilleuse
  • douelles précédemment coupées
  • couteau à toupilleuse

  • le support précédent. Si vous l’avez lancé au bout de vos bras par inadvertance, reconstruisez-en un autre.

Pour cette étape, vous n’aurez qu’à reculer le guide de renfente et à repasser vos pièces, en utilisant le même support.

3. Un autre support

  • Les douelles
  • Bois
  • Vis
  • un frère qui allume et éteins le moteur de la toupilleuse
  • Toupilleuse avec couteau rond

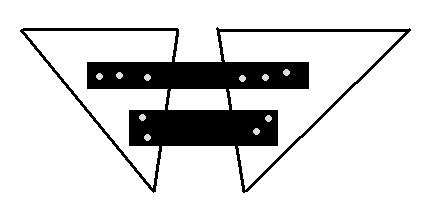

Vous pouvez maintenant lancer l’ancien support le plus loin possible par inadvertance, vous n’en aurez plus besoin. Voici le nouveau:

On insère les pièces par la grande ouverture mais la coupe s’effectue dans la petite ouverture. Vous pourrez difficilement utiliser l’ancien support, il vous faudra le modifier et les pièces deviendront instables. Même scénario, on passe les 11 pièces et on s’ennuie.

Le Fond

C’est maintenant le temps de fabriquer le fond

  • Scie à ruban (facultatif, une scie sauteuse ou un couteau, à la limite)
  • Ponceuse à bande (facultatif, du papier abrasif fait le travail)
  • Bois
  • Compas

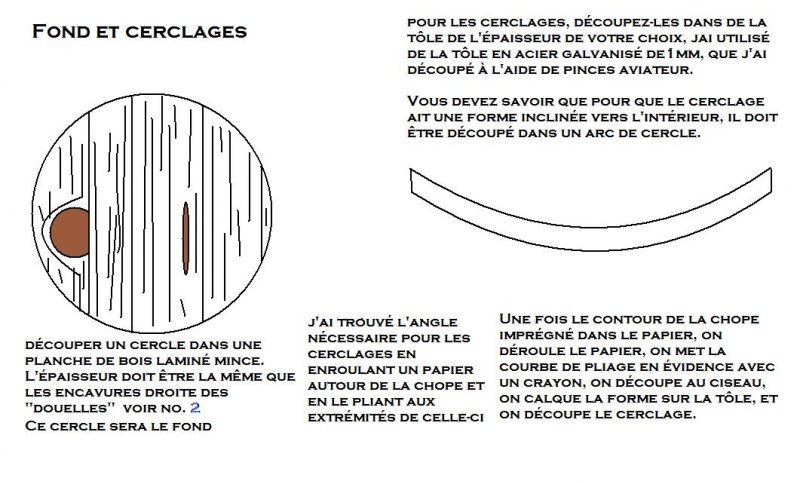

Utilisez la mesure du diamètre extérieur inférieur et soustrayez-y 12mm. Cela vous donnera la mesure du diamètre de votre fond. L’épaisseur du fond doit être la même mesure que la largeur des encavures des douelles (2).

Si vous êtes mal à l’aise avec les maths, assemblez les douelles avec un élastique pour que vous sachiez à quoi ressemblera l’extérieur. Tracez le contour extérieur et intérieur sur une feuille, puis tracez un cercle qui passe le plus exactement possible entre les deux lignes. Gardez la mesure avec le compas et retracez-la sur le bois.

La section sur les cerclages n’a pas tellement rapport pour l’instant, vous y serez référé plus loin.

Une fois votre forme tracée, découpez-la. Poncez-ensuite les bords pour que la forme soit la plus parfaite possible. Même une petite déformation pourrait causer des joints fuyants.

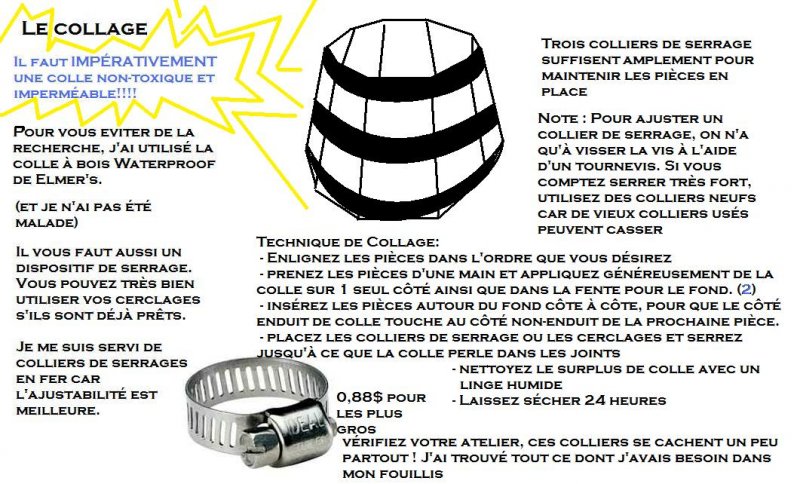

Le collage

Vous voyez le travail progresser et vous êtes heureux. Mais arrêtez immédiatement d’être heureux car vous n’êtes pas près de terminer.

  • Colle imperméable et non-toxique
  • Douelles et fond
  • Colliers de serrages en fer (de la bonne taille)
  • Guenille humide pour enlever les surplus de colle

Une fois vos pièces mises en place, attendez 24 heures que la colle sèche et relâchez les colliers. L’ébauche de la chope commence à se dessiner.

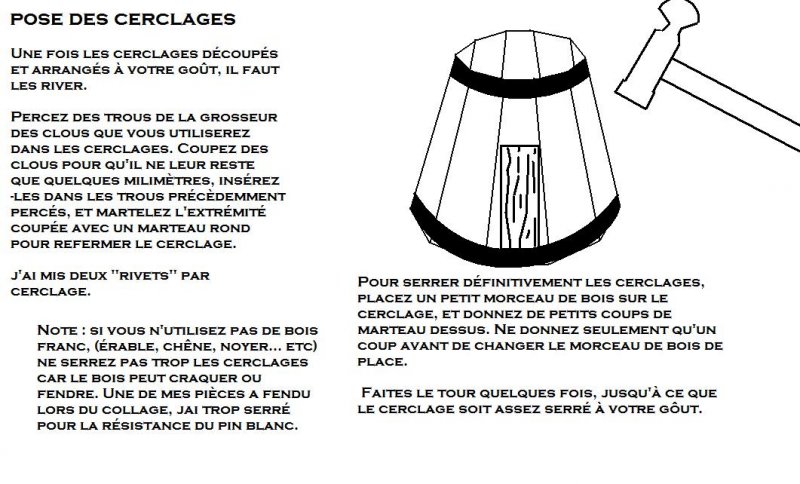

Les cerclages

  • Tôle
  • Ciseaux à tôle
  • Crayon
  • Perceuse et mèches
  • Ciseaux
  • Papier
  • Clous
  • Marteau à bout rond
  • Enclume (ou n’importe quel morceau de fer solide)
  • Bois


N’hésitez pas à faire le cerclage plus long que nécessaire. Il sera plus facile de le rapetisser que de l’étirer. Une fois vos cerclages découpés dans la tôle, placez-les sur la chope et enroulez-les un peu plus haut que leur position finale, puis marquez l’emplacement où les extrémités se chevauchent.

Les cerclages sont posés, il ne reste plus que deux étapes.

L’anse

Entièrement personnalisable, l’anse sera en quelque sorte votre signature. Il faut cependant respecter une contrainte : les attaches.

  • Bois
  • Scie à ruban (facultatif – recommandé, vous pouvez utiliser une scie sauteuse ou un couteau)
  • Ponceuse à bande ou papier abrasif
  • Clous
  • Perceuse et mèches
  • Colle à bois, vous pouvez utiliser la même que pour les douelles
  • Crayon et papier (facultatif, ils servent à faire le "design" de l’anse)

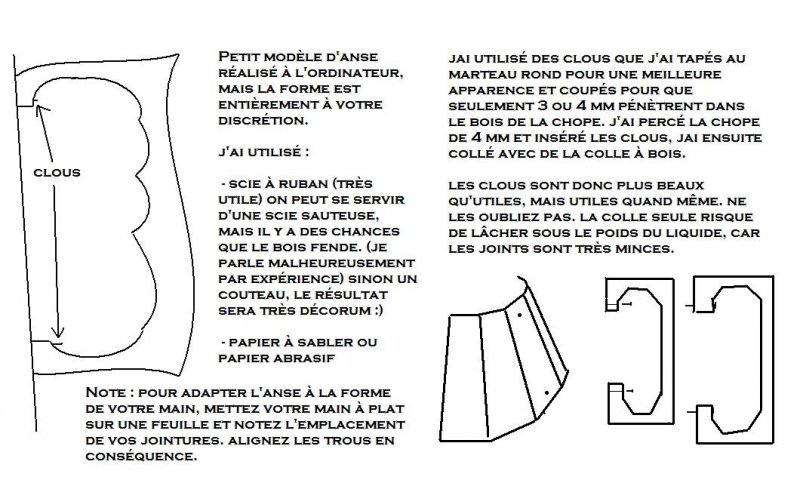

Dessinez votre modèle d’anse, puis dessinez-le sur le bois. Taillez-le ensuite. Si vous utilisez un couteau ou une scie sauteuse, faite l’anse plus épaisse pour que les vibrations ne l’endommagent pas.

Poncez l’intérieur et l’extérieur à votre guise, ou jusqu’à ce que l’anse soit confortable. Percez ensuite un trou (de la taille des clous que vous utiliserez) dans les attaches. Insérez les clous, que vous pouvez modifier avec un marteau rond, puis collez l’anse. Il se peut que les cerclages viennent obstruer le passage de l’anse. Poncez-simplement celle-ci.

Maintenez-la avec des élastiques pour 12 heures.

Dernière étape: le test!

La chope est enfin terminée, ne reste plus qu’à la tester. Et avec quoi teste-t-on une chope à bière? Avec de la bière! Versez-vous un verre, et attendez un peu avant de vous réjouir.

Si la chope ne coule pas, réjouissez-vous immédiatement, finissez votre bière et allez la montrer à tout le monde. Dites-leur que vous ne savez pas si elle est étanche, et ils tiendront tous à vous donner une bière pour la tester :D (je parle ici par expérience).

Si la chope coule, dépêchez-vous de boire ce qu’il reste à l’intérieur, nettoyez la et utilisez la comme décoration.
