Fabrication d'épées (ici des courtes)

7 réponses [Dernière contribution]
Tiksam
Portrait de Tiksam
Hors ligne
Inscrit le: 20/01/2005

Histoire de voir pas à pas, ou de voir les "tips" et astuces qu'on chacun peut avoir.

Je vous montre comment je fais, histoire de partager.

Vous aurez surtout la fabrication d'épées courtes.





Quelques photos d'étapes de fabrication d'épées courtes. A la base, pour jouer avec mon neveu. Mais en fait, autant se faire chier pour soi: ce sera des épées courtes pour moi en GN aussi!

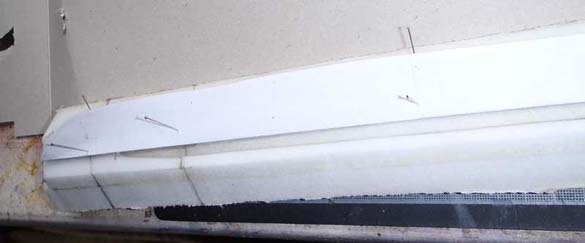

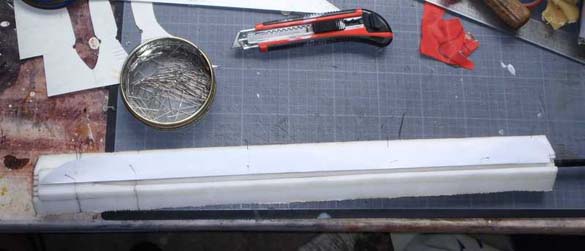

J'ai agrandi et découpé sur du papier une forme de lame. Après avoir fait une première inclinaison (tranchant) de la mousse, j'ai plié le papier en 2 (symétrie) et épinglé le papier, bien centré.



Ensuite, ben épinglage déplié.

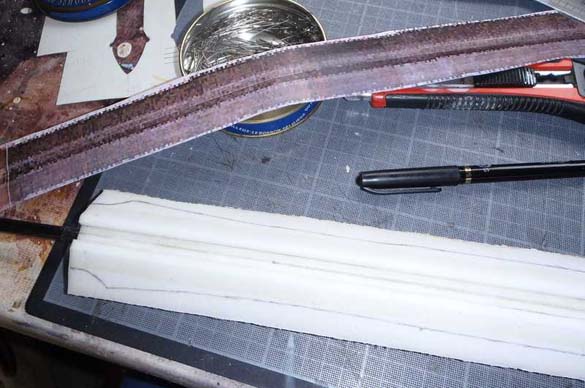

Traçage au marqueur.

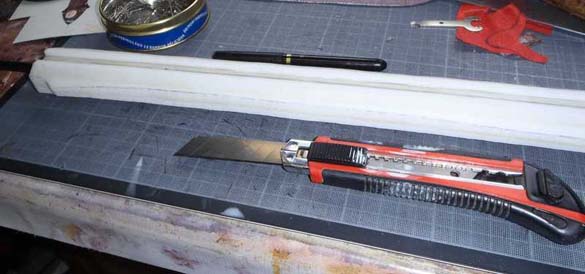

1ère découpe au cutter. Pour moi, c'est un dégrossissage du boulot.

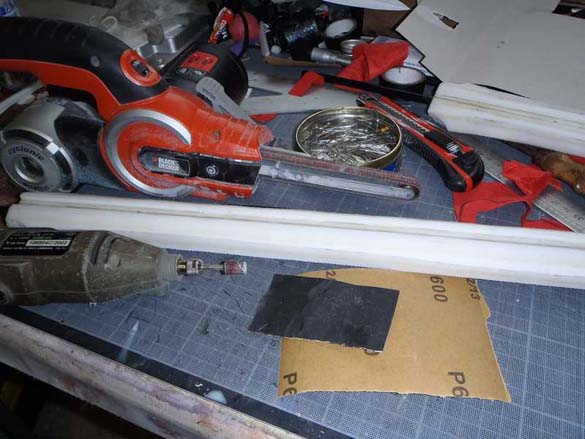

Ensuite, lime électrique, papier de verre ou "dremel". Pour bien lisser le tranchant.

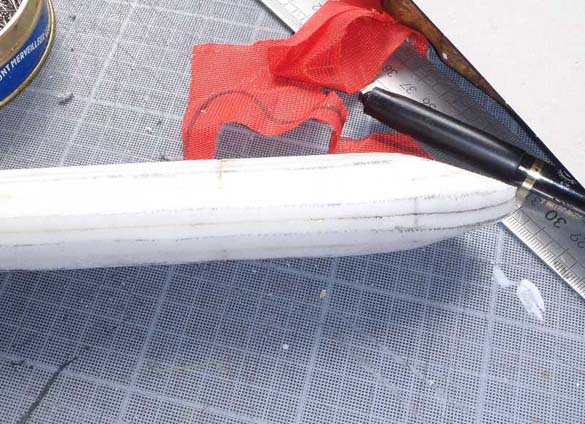

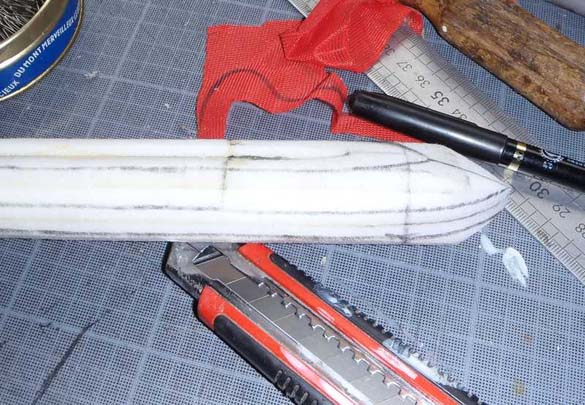

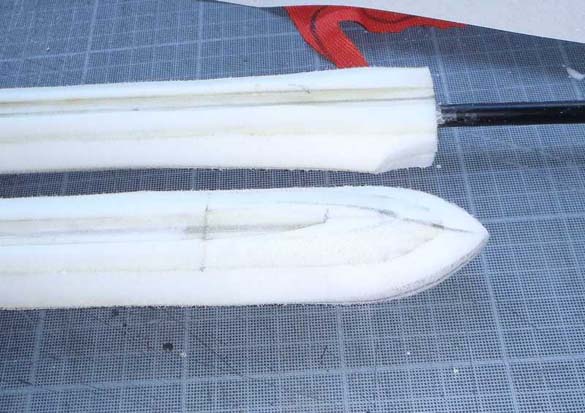

Le tranchant est épais et irrégulier vu que la lame est en forme de "feuille". Donc traçage au marqueur pour avoir des repères.



Ensuite un coup de lime électrique inclinée en suivant les traits du marqueur. Comme ça, j'ai affiné le tranchant, c'est mieux.



Mais au final, j'ai encore passer un coup de lime jusqu'à avoir 1mm de tranchant. Sauf à la pointe, car c'est une zone ultra fragile et l'âme de jonc doit rester bien couverte de mousse.

Tiksam
Portrait de Tiksam
Hors ligne
Inscrit le: 20/01/2005

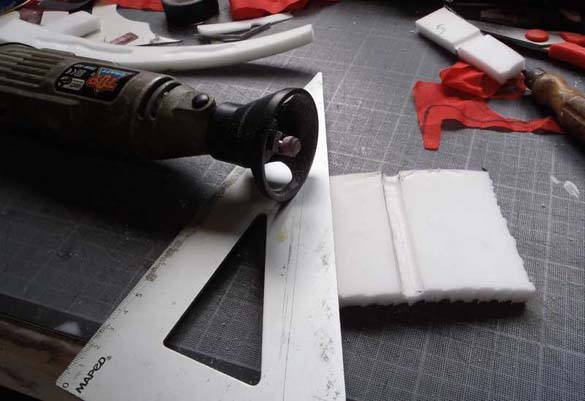

La "dremel", c'est bien, ça permet de faire une goulotte pour encoller le jonc de fibre de verre pil poil comme il faut. Notez que la marque, c'est une top craft, parfaitement compatible avec l'outillage dremel. 15€ chez aldi et bien 10ans que je l'ai.



Là, ça colle. Demain, je découpe bien au propre la garde. Mais pour ça, vaut mieux bien laisser sécher.

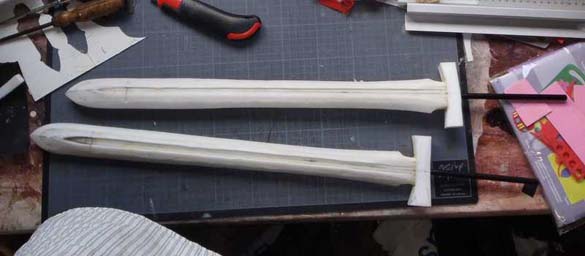

La garde est faite. Cutter et dremel sont mes alliés. Maintenant, le manche... surement en bois, j'vais voir.

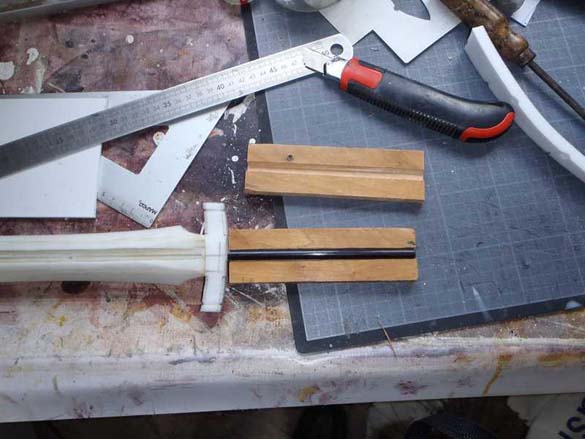

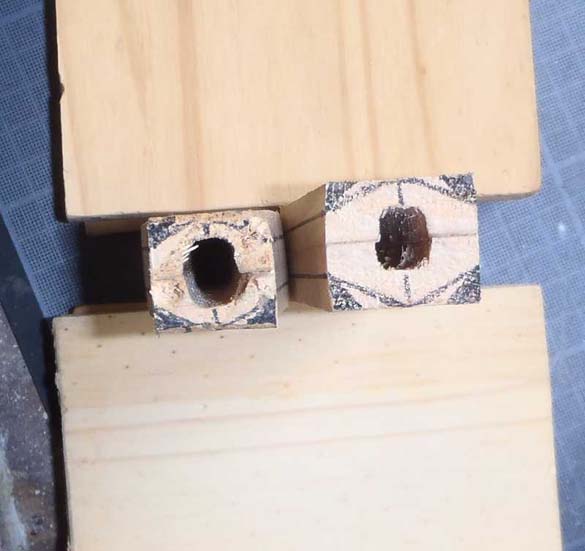

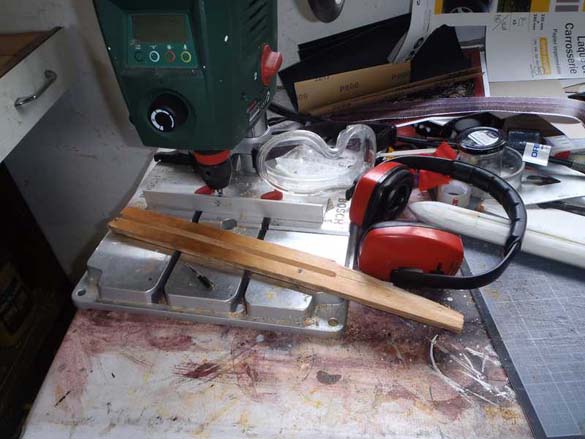

Bon ben c'est partit, le manche sera en bois, une fraise, une perceuse à colonne, un bout de bois.

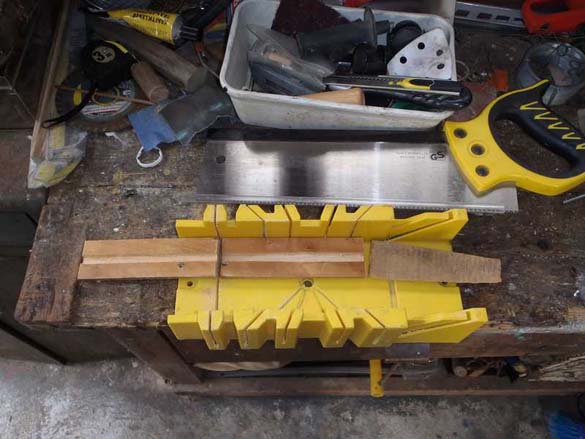

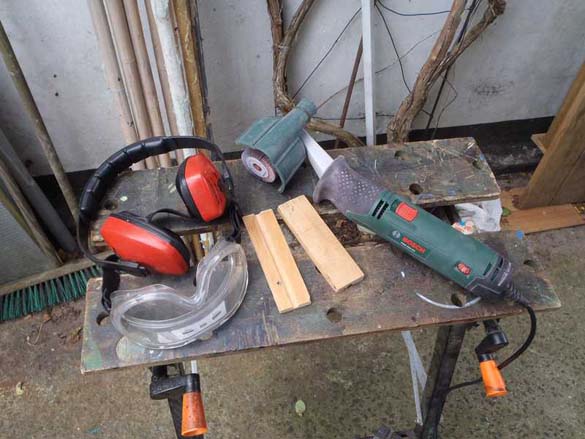

Après passage dans une super machine ultra hi-tech pour couper mon bout de bois.



Ca marche bien.



Un coup de ponçage sur le bois, histoire de retirer le vernis et d'éviter les échardes.

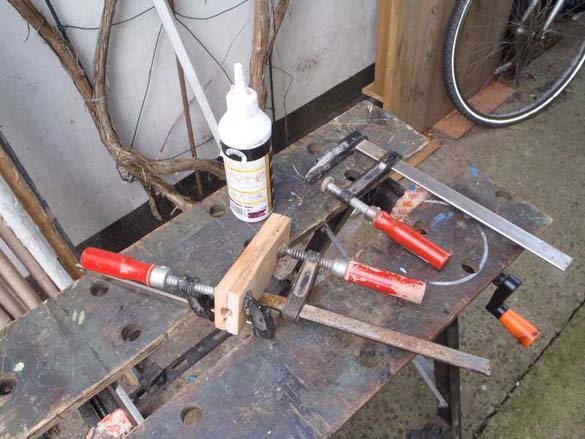

Un peu de colle à bois, des serres-joints. Et la suite, demain.

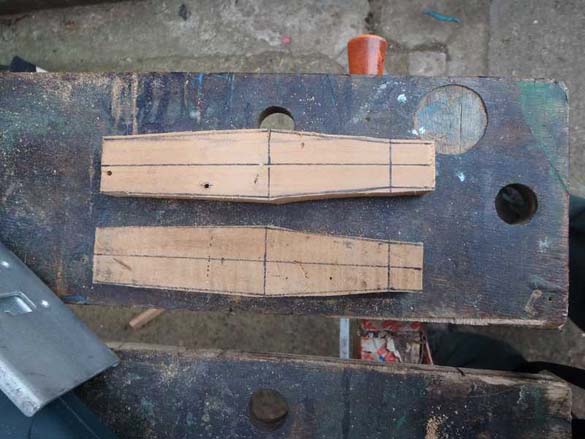

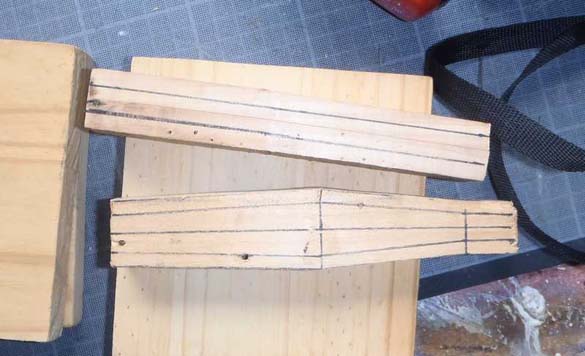

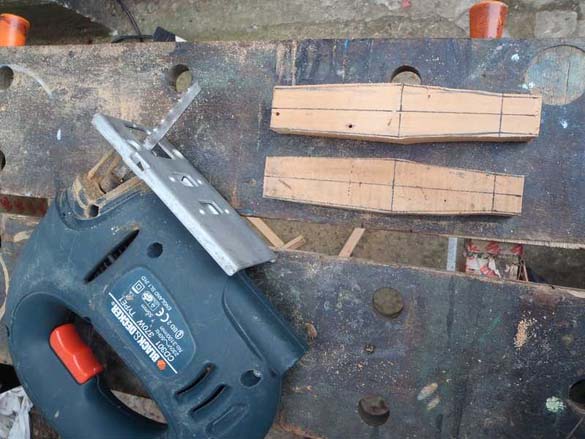

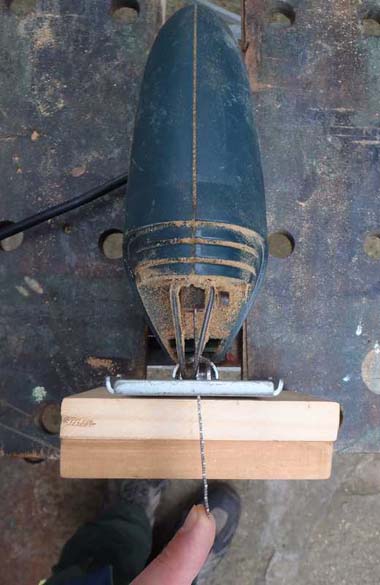

Bon alors les manches d'épées. Découpe à la scie sauteuse, à coté du trait. Juste un dégrossissage.



Parce que une lame de scie, ça bouge, si je coupe à ras du trait et qu'en dessous, je suis carrément à coté, ça pourrait foutre en l'air le boulot.



Gros plan: on voit bien qu'en découpant à coté je peut me retrouver à ras de mon trait en dessous.

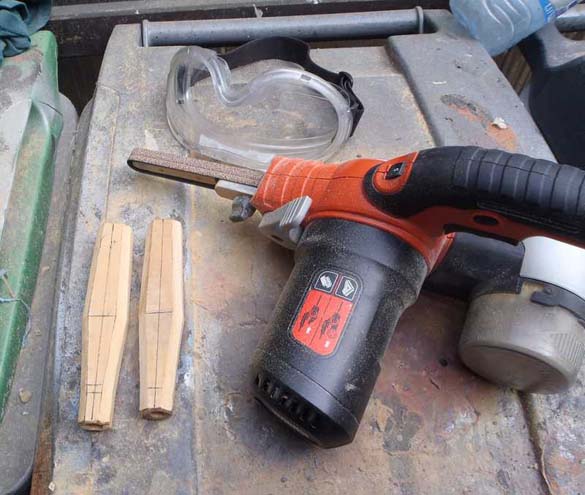

Finition à la lime électrique.

Tiksam
Portrait de Tiksam
Hors ligne
Inscrit le: 20/01/2005

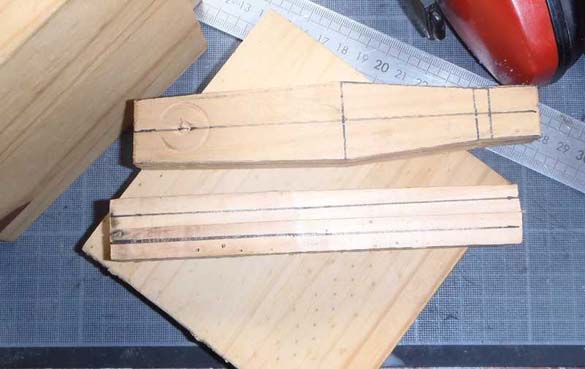

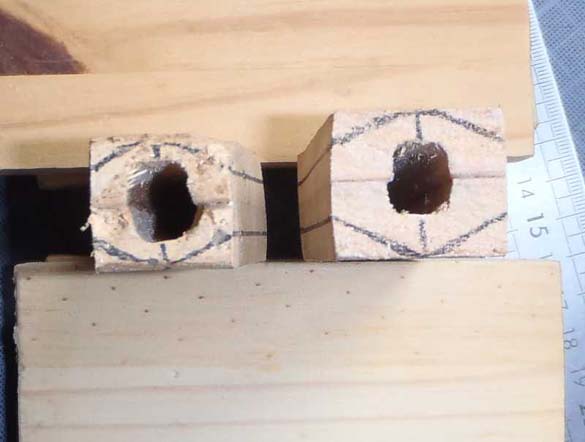

Au départ, je voulais faire juste ainsi, incliné sur le dessus, c'est tout.



Mais on voit que pour le petit coté, il ne reste pas beaucoup de matière, j'ai peur que ça casse vite.



Du coup, je fait juste un angle à 45° sur le dessus.



Là au moins, il me reste de la matière sur le petit coté.

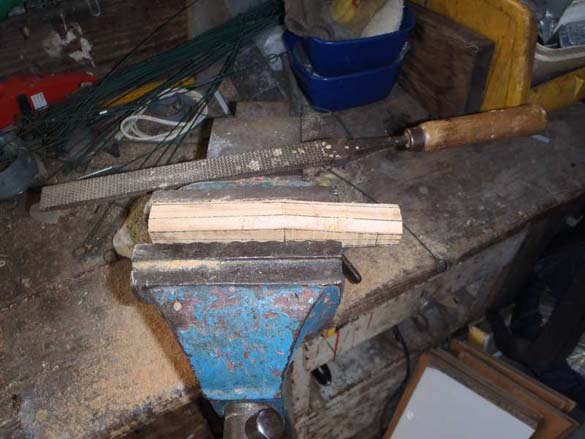

Dégrossissage à la lime traditionnelle, plus rapide qu'avec l'électrique, mais le bois n'étant pas assez dur, les bords explosent, je risque de rater mon coup si je vais jusqu'à ras du trait.

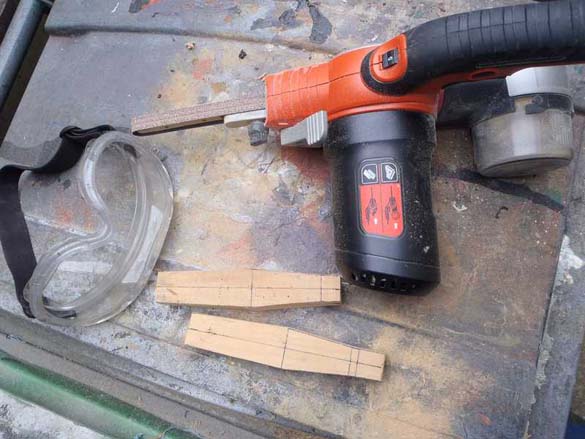

Donc finition encore une fois à la lime électrique.

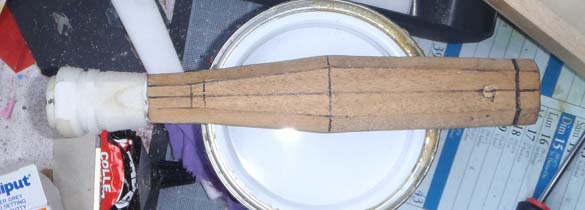

Ça commence à avoir de la gueule.

Tiksam
Portrait de Tiksam
Hors ligne
Inscrit le: 20/01/2005

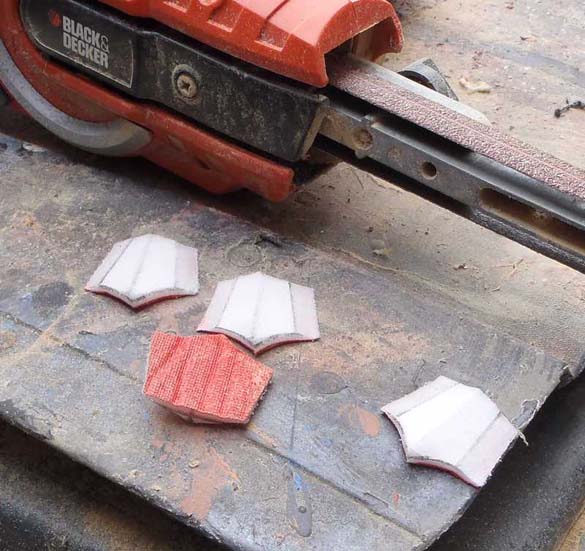

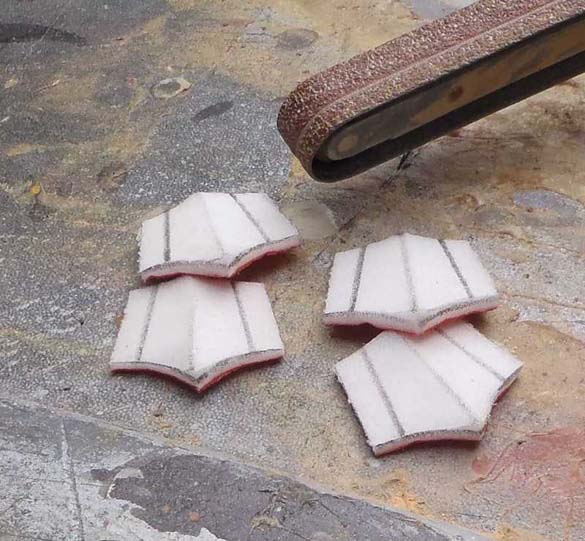

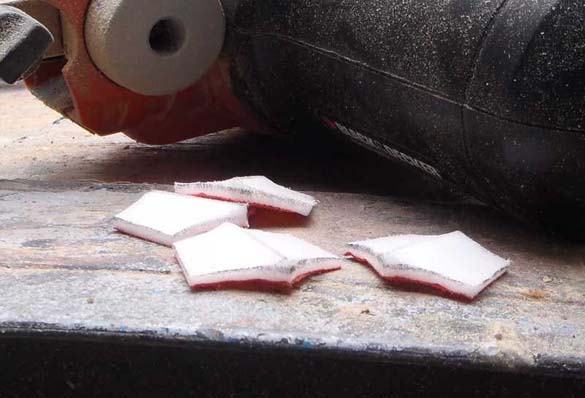

Petite pièce inclinée en arrondi avec la lime électrique



Un trait au marqueur pour une 2ème pente sur la pièce



Au dos, j'ai collé un bout de tissu, ça permet à la mousse de ne pas s'arracher lors du passage de la lime et don d'avoir plus de précision.

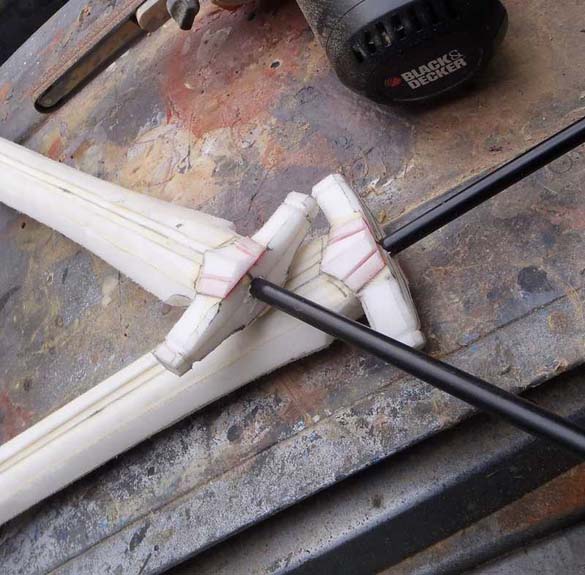

Après collage sur la garde, j'ai fait une gouttière entre les 2 inclinaisons de la pièce.
En haut: avant.
En bas: après découpe. Cette découpe, vaut mieux la faire après collage, comme ça si je vais trop profond avec la lame, la pièce ne se déforme pas.

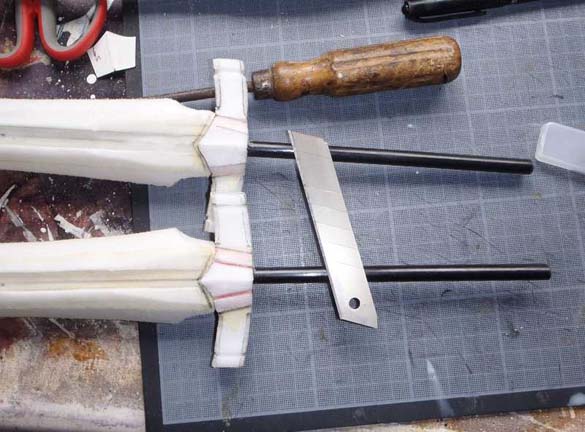

Une dernière inclinaison (coté manche) à la lime électrique sur cette petite pièce et cette fois la garde est totalement finit.

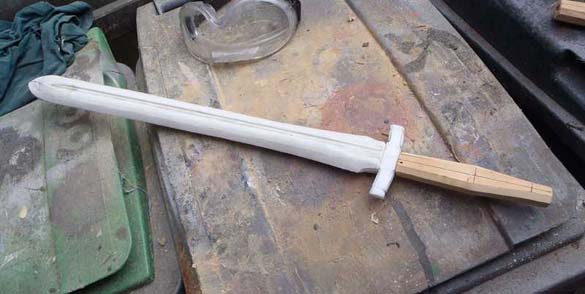

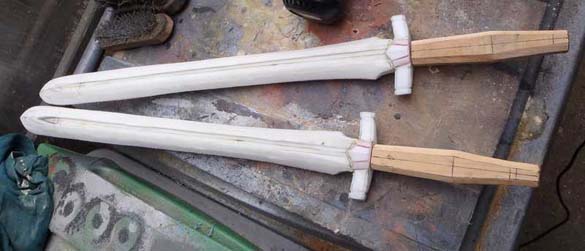

Ouais, ouais, ça prend vraiment forme là.

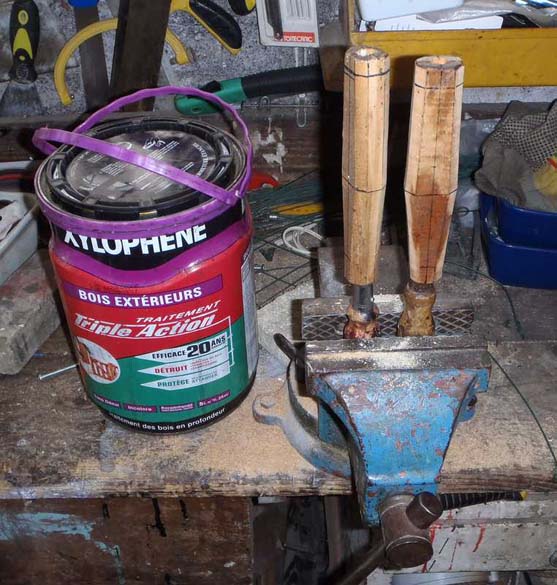

Un petit passage au xylo des bois de manche, histoire qu'ils tiennent dans le temps.

Tiksam
Portrait de Tiksam
Hors ligne
Inscrit le: 20/01/2005

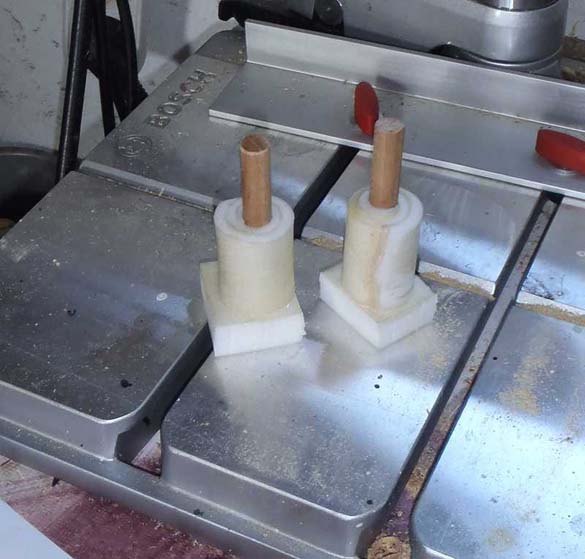

Test pour le pommeau des épées courtes.

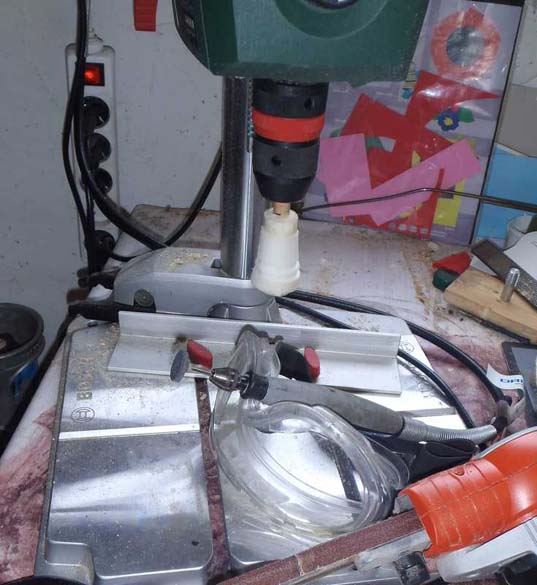

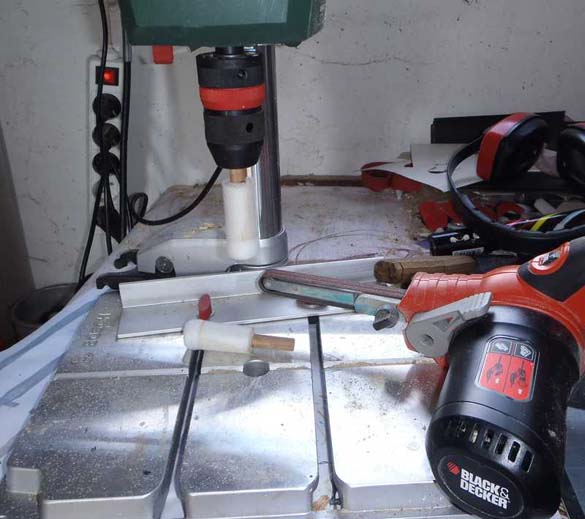

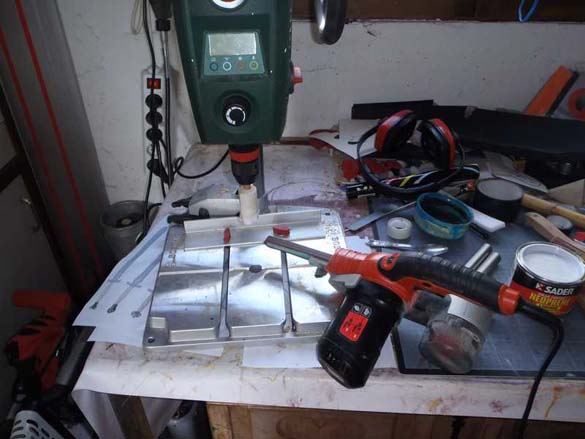

J'ai dégrossit un peu au cutter, placé sur la perceuse à colonne et utiliser la lime électrique pour arrondir la mousse. Bref j'ai fait l'équivalent d'un tour à bois avec de la mousse.



Ca marche bien. Prochaine étape, faire la forme souhaitée.



J'ai continué un petit peu les pommeaux aussi aujourd'hui. Donc les 2 sont passés au "touret" improvisé.

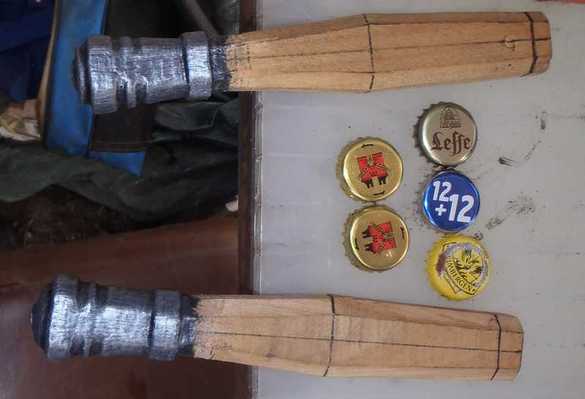

Maintenant, ça colle sur le manche.



Niveau latexage, cf ce sujet:

http://www.trollcalibur.com/node/7912



Une fois latexé



Et les lames::

Tiksam
Portrait de Tiksam
Hors ligne
Inscrit le: 20/01/2005

La suite plus tard quand j'aurais enfin reçu mon vernis.

nicoyas
Portrait de nicoyas
Hors ligne
Inscrit le: 10/04/2003

Ha. En fait, en dehors du travail à la "dremel" et de ton petit tour improvisé pour le pommeau, la seule grosse différence est ta fabrication de poignée. Je reste sur la technique ressort de fil de fer pour le poid et revêtement cuir cousu pour l'habillage, avec des fois une sous couche mousse fine pour top moumoute confort avant le cuir.

Pour les détails, je travaille au cutter et je vois que je m'embête bien...

Sinon, y-a-pas à tourner autours du pot, la différence reste... le talent !



Bon alors; la corde de chanvre sa pique un peu la gorge... Corde en soie ? Oui, Ensuite il me faut un taouret et une branche assez haute...

Tiksam
Portrait de Tiksam
Hors ligne
Inscrit le: 20/01/2005

Bon, vu que mon vernis, je l'attend depuis des mois maintenant, j'ai acheté de l'enduit Coelan (sur le site internet à l'abordage). J'ai utilisé ici le brillant (glossy) pur.

Ca a la texture du miel à peine liquide, qui reste collé à la cuillère. Bref ça fait les bras à l'appliquer au pinceau si vous faites ça en série. En plus, il faut bien vérifier que l'on a pas oublier une petite zone d'1mm2 en appliquant quand la surface n'est pas parfaitement plane ou que vous êtes à la fin de votre mouvement avec le pinceau..

Bref, je viens de commander le diluant spécial qui va avec histoire de le liquéfier et de voir ce que ça va donner.

Le nettoyage se fait à l'acétone sinon le pinceau est foutu, comme de la résine donc.

Et il est préférable de mettre un peu de vernis dans un 2ème récipient et de refermer le pot original tout de suite (et en chauffant l'air pour l'assécher avec un décapeur thermique dixit la notice d'utilisation pour éviter qu'il soit encore plus dur à étaler la prochaine fois).



Bon sur ces quelques notes d'utilisation, voilà ce que ça donne en attendant sur mes épées courtes.

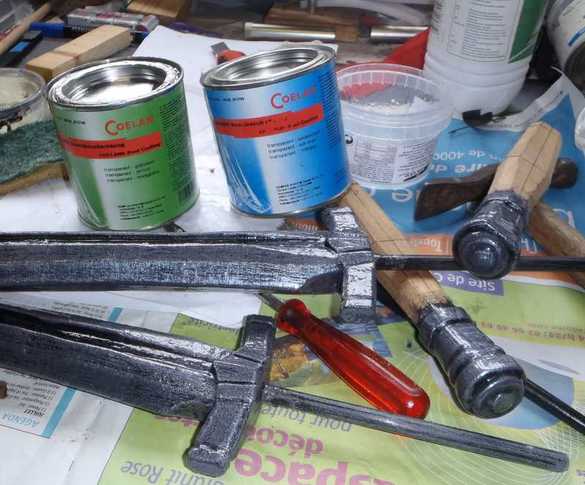

Le pot vert, c'est le brillant (glossy) que j'ai utilisé ici. Le bleu, c'est le matt que j'ai utilisé sur d'autres armes, notament sur le "bois" des armes latex.

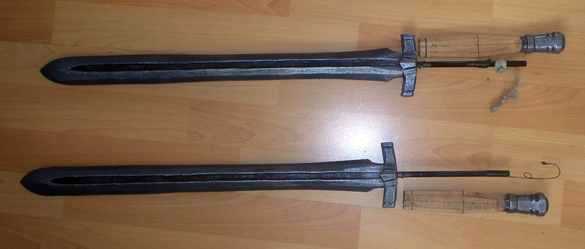

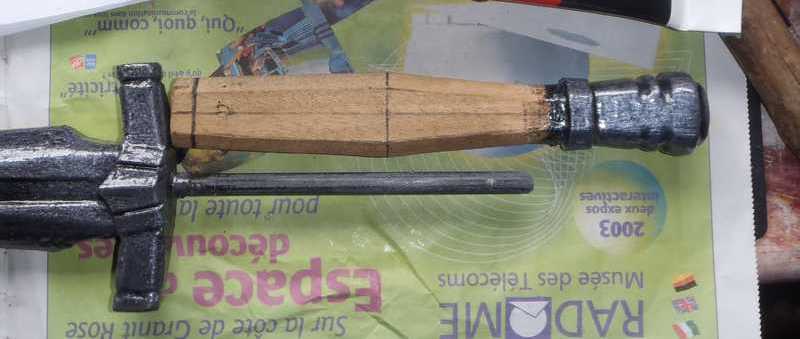

Notez que le jonc de l'épée est un poil plus court que la garde en bois, car celle-ci reçoit le petit morceau de jonc de bois du pommeau.

Notez aussi que j'ai poncé le jonc, histoire que la colle adhère mieux (une surface rugueuse est toujours préférable à une surface lisse)



J'ai ensuite collé avec une colle polymère en cartouche.

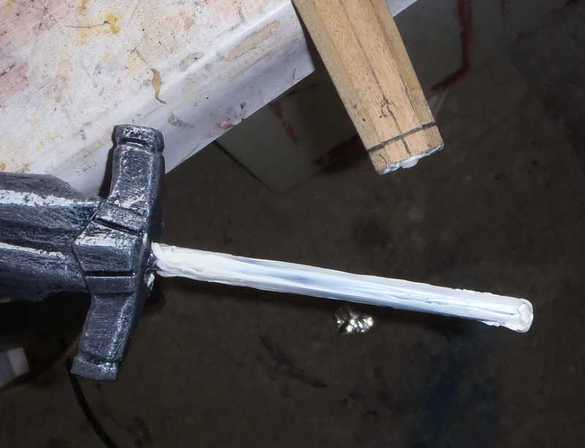

D'abord, j'enduit tout le jonc de fibre de verre.



Ainsi que le bord et l'intérieur du manche de bois



Ensuite j'enfourne en tournant le manche, histoire de répartir à 360° la colle.

et avant d'aller jusqu'au bout....

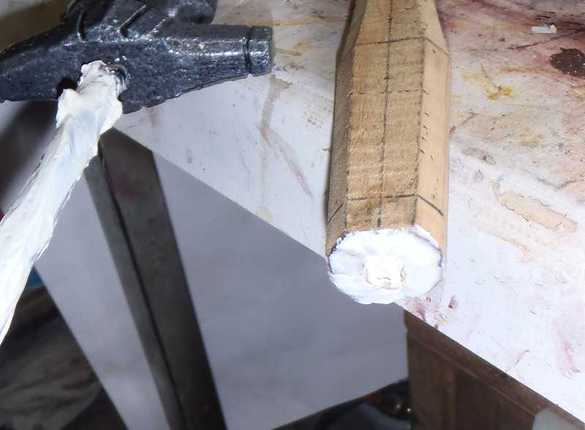

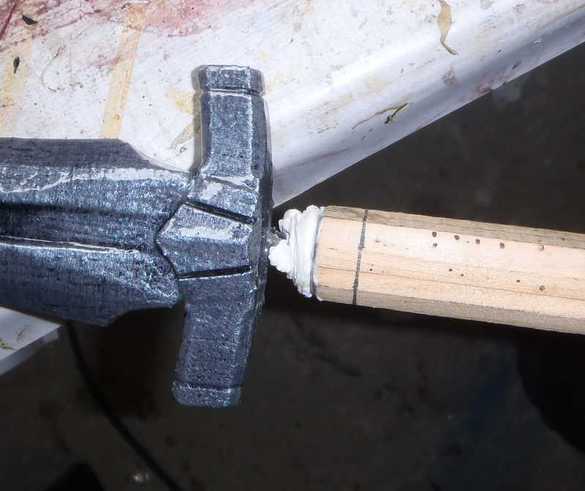

.... je retire l'excédent, histoire de ne pas avoir trop de colle à nettoyer sur le latex

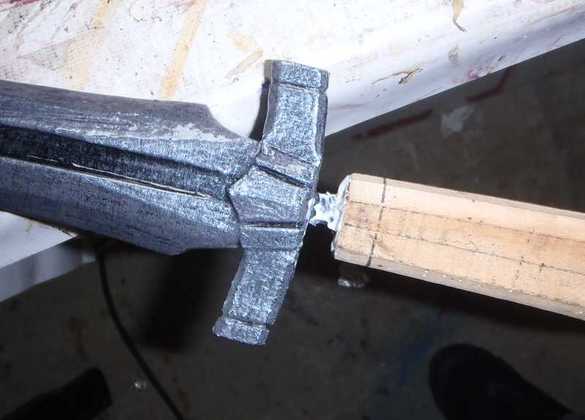

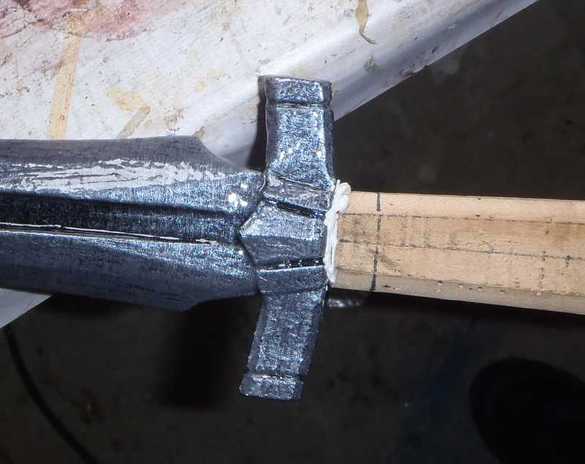

On finit d'enfourner, il n'y a pas trop d'excès comme ça.

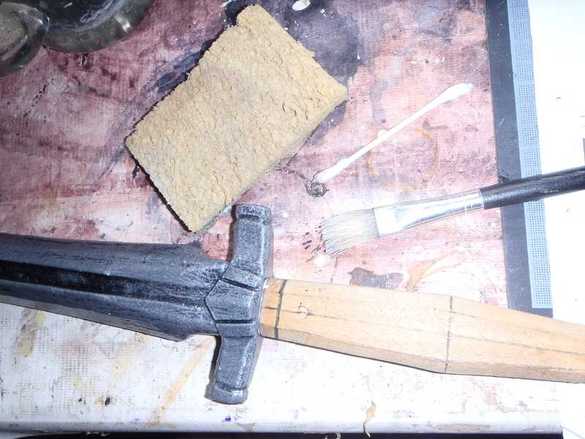

Et on nettoie avec une éponge humide (pas pleine d'eau, juste humide, pareil pour le pinceau, le coton tige ou ce que vous avez sous la main pour nettoyer l'excédent et qu'il n'y ait pas de trace sur le latex.

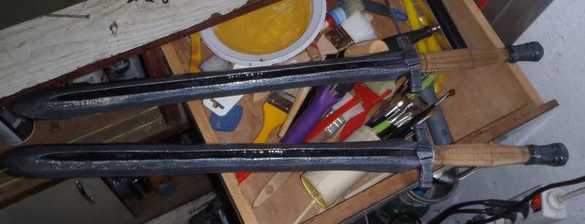

Ca donne ça, maintenant la suite plus tard car je vais laisser sécher la colle au moins 24h.

La manipulation du manche pour son laçage impliquant beaucoup de manip, je préfère être sur que la colle soit parfaitement sèche.
