Nerf Rival Zeus mod (electric overhaul)
- Vous devez vous identifier ou créer un compte pour écrire des commentaires
J'ai réussi à mettre la main sur un Zeus a un prix décent grace à une amie londonienne. J'adore la gamme Rival, j'adore les semi auto Nerfs, je me devait d'offir à ce blaster un mod de qualité en augmentant la tension de 9,6v à 11,1v, c'était une bonne occasion de réapprendre les bases d'électricité (niveau 4ème, pfou c'est loinnnn). Heureusement quelques tuto de qualités sont dispo sur le oueb (les liens nécessaire en bas du post) et je me suis jeté à l'eau pour mon premier mod d'aeg nerf.
Le circuit électronique d'origine, (la photo n'est pas de moi, j'avais déja amputé le bloc switch en bas a droite avant de songer a prendre une photo.

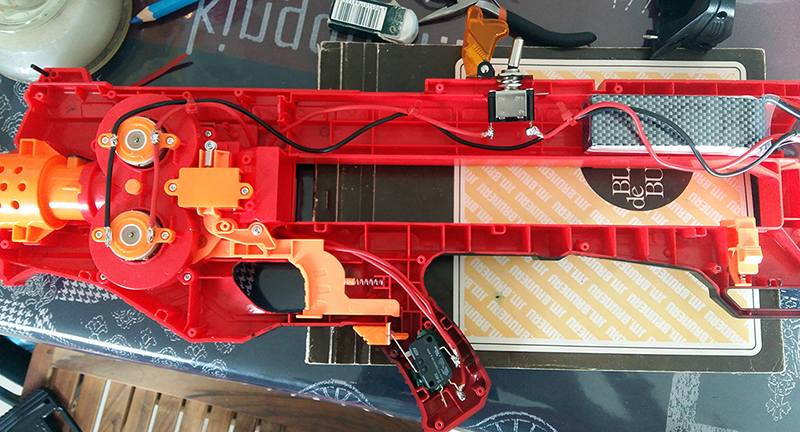

Le circuit électrique modifié, beaucoup plus simple non? (Notez que rouge est le positif)
J'ai utilisé du cable électrique pour voiture 25A (si vous pouvez prenez plutot du 14awg, plus souple), le micro switch est un Cherry 21A et le bouton d'arrét d'urgence est un 20A. J'ai opté pour un connection xt 60 pour la batterie.
La lipo est une 3s 2200mh 35c, le zeus est très péchu et les moteurs sont très réactif. c'est un régal! (Par contre on voit que les flywheels "poncent" les projectiles rivals plus vite, le zeus crache parfois de petits morceaux de mousse lors des tirs).
J'ai également supprimé les locks mécanique et le lock électrique.Avec toutes ces petites pieces inutiles en moins, on n'as plus de bruit de plastique qui bouge à l'intérieur quand on le secoue.

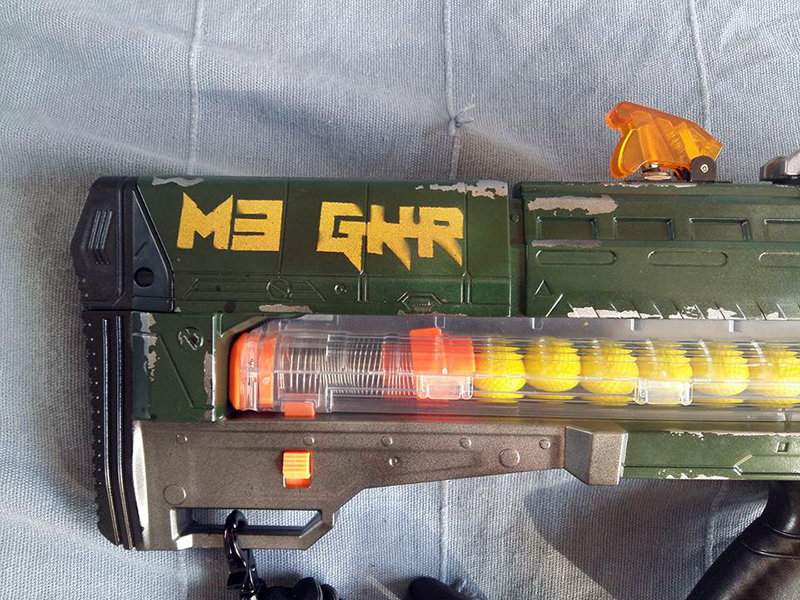

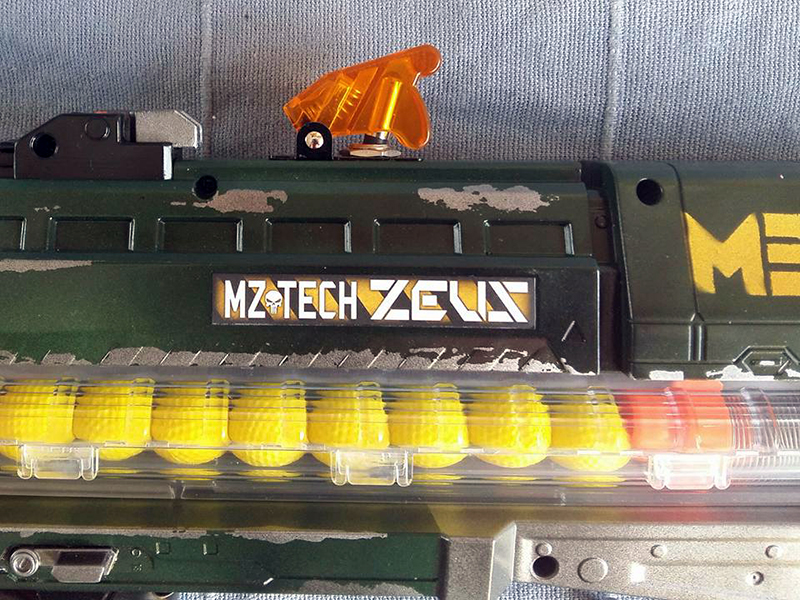

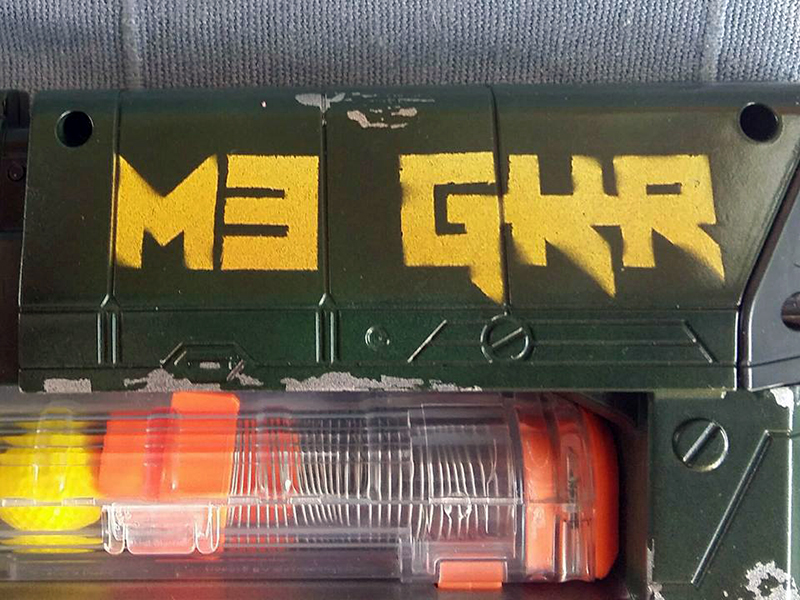

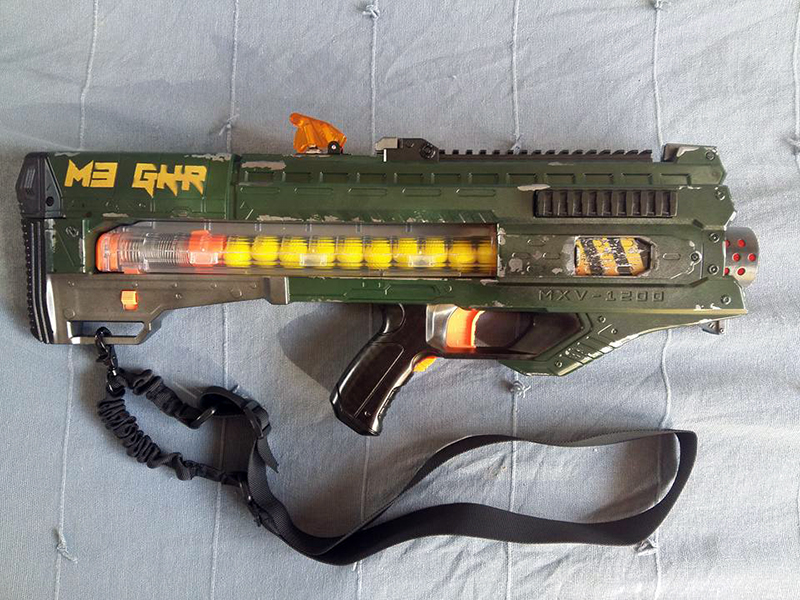

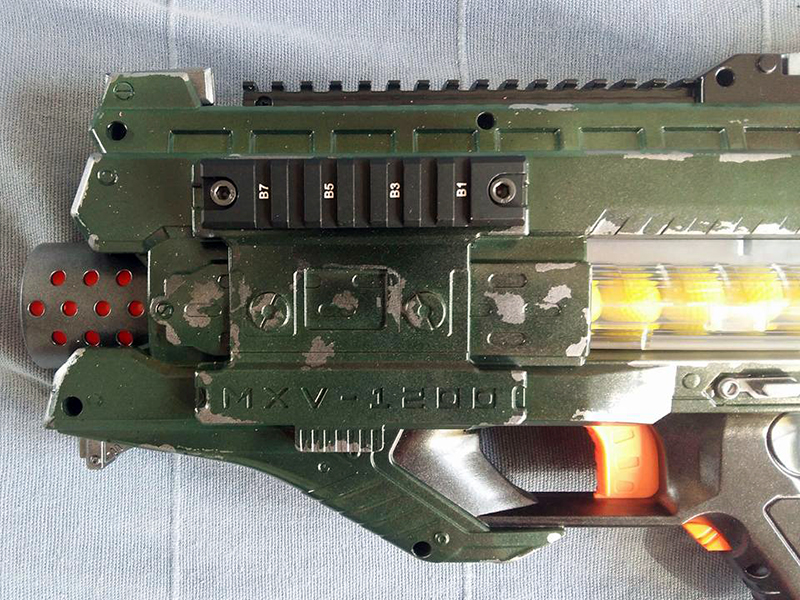

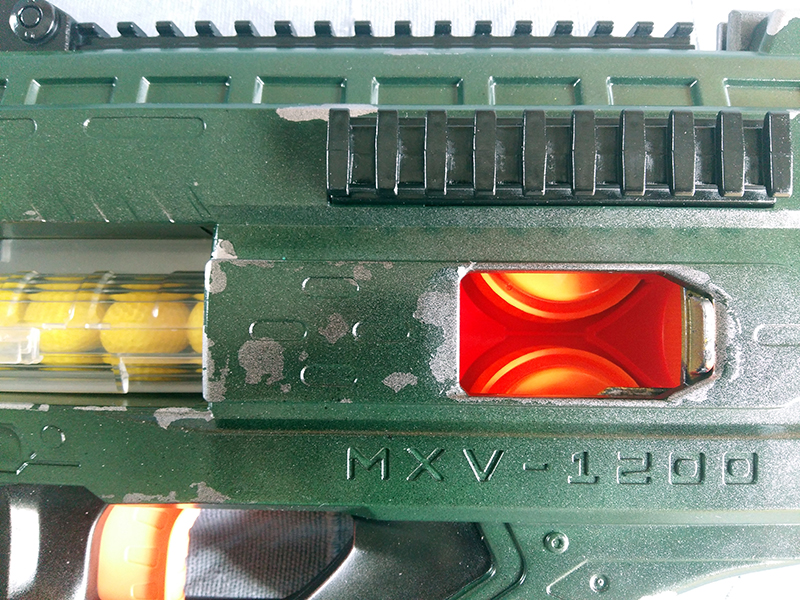

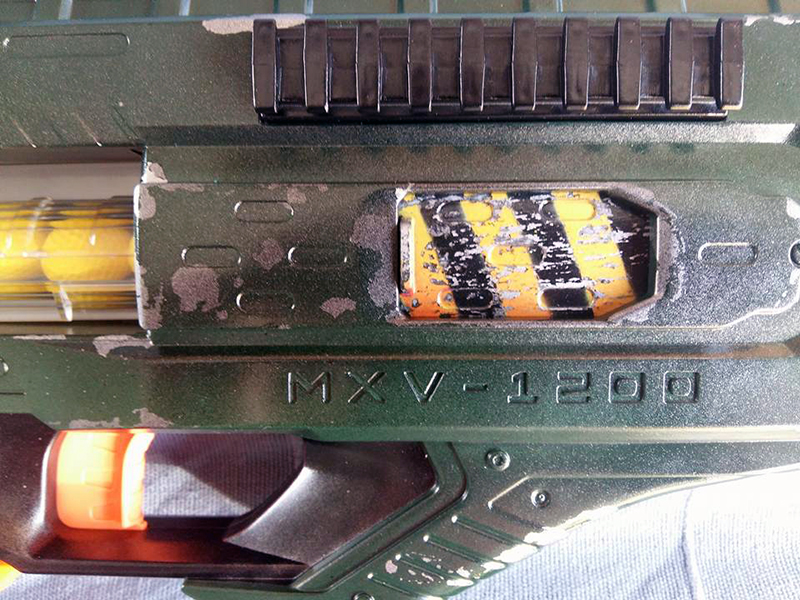

Maintenant la peinture. J'ai essayé de donner une esthetique SF au blaster inspiré notamment du film Elysium. J'ai très tot décidé d'intégrer des éléments jaunes dans la peinture afin que le magasin ne fassent pas complètement déplacé une fois installé dans le blaster.
Voila, merci de votre attention. Siu vous avez un commentaires ou des questions concernant ce mods, n'hésitez pas
les adresses utiles :
http://torukmakto4.blogspot.fr/2015/08/nerf-rival-zeus-r-begins-stage-1.html (un très bon tuto complet, attention, il a retourné ses moteurs donc les polarités des moteurs sont inversé sur ses photos)
http://www.conrad.fr/ce/ Le site de vente en ligne pour des micro switch de qualité
et amazon pour le reste.
- Vous devez vous identifier ou créer un compte pour écrire des commentaires
-
j'ai posté sur Youtube une petite vidéo des capacité de la bête. (a un moment je bouge pour esquiver un retour de balle) Si quelqu'un peut m'indiquer comment integrer directement la vidéo sur le forum je lui en serait très reconnaissant
https://www.youtube.com/watch?v=rYnng5JBTAk&feature=youtu.be
Salut !
Excellent le rendu final déchire et le monstre doit donner (rien qu'à entendre le moteur au début de la vidéo ^^)
Sinon juste les chargeurs qui tâchent un peu, de mon coté pour les jolis chargeurs oranges fluos/transparents de mes rapidstrike, j'y ai juste passé un coup de bombe noire, et même si on ne vois plus l'intérieur, le rendu est nettement plus convvaincant !
En tout cas superbe boulot !
Ca me fait penser que j'en ai encore une paire à faire des nerfs ! ^^
Merci pour les compliments. Je suis fan de mon nouveau joujou! J'ai hâte de chasser du zombie avec (si ils ne m'évitent pas tout court à cause du bruit des moteurs ^^').
Pour les magasins, j'ai peint ceux de mes vortex et j'ai peur que la peinture qui s'écaille viennent encrasser les pièces internes. et puis je suis un peu parano avec l'état d'urgence toussa et j'aime bien que mes blasters aient toujours l'air de jouets pour éviter les embrouilles, en plus c'est assez pratique pour savoir combien il reste de munitions.
Tu as fais des rapidstrike? tu as des photos? j'ose pas trop avec l'électronique qui me parait très compliquée. (je me lancerai peut etre sur les full auto si je trouve un khaos maintenant qu'ils sont sorti)
Nope, désolé j' ai pas du tout de photos de mes rapidstrike sous la main, et ils sont actuellement stockées au fin fond du matos de notre asso :/
Mais j'ai pas touché au système intérieur, nous n'avons fais que des modifications esthétiques sur tout les "gros" Nerfs. Mais au final, pour la partie électrique, je ne pense pas qu'il soit bien plus compliqué que celui du Zeus, il me paraissent même assez semblables !
Le Zeus est plus un stryfe au niveau du système. Une détente électrique pour activer les moteurs et un système mécanique pour activer le tir sur la détente principale.
Le rapidstrike à 2 détente électrique. Une pour activer les moteur et l autre pour activer le moteur du pusher. Le système d engagement des munitions dans les flywheels est électrique pour permettre le full auto.
Le troisième système et le plus récent fonctionne avec une chenille (convoyeur) d'alimentation électrique comme sur le khaos et l hyperfire.

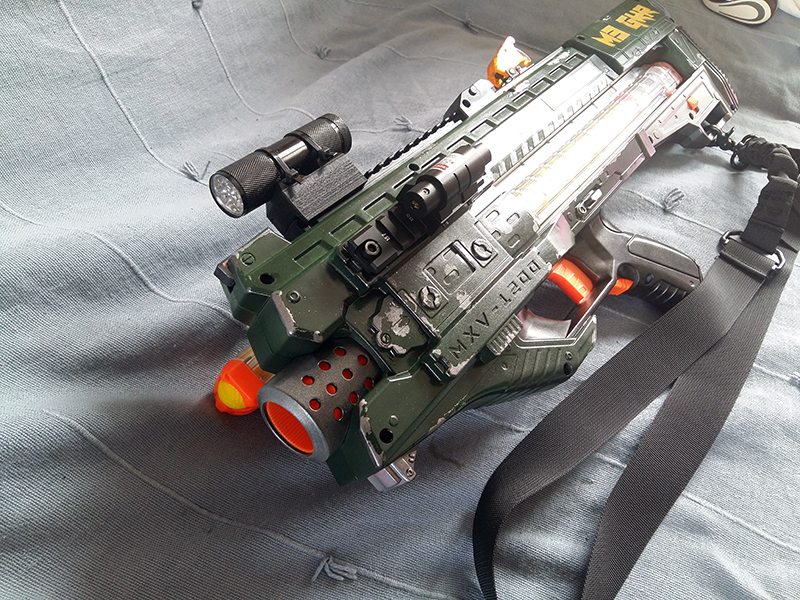

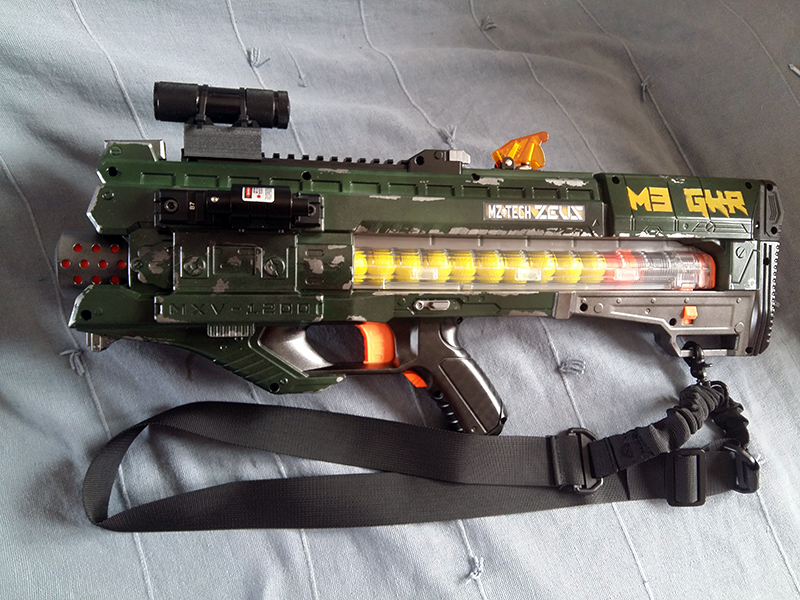

Quelques photos de plus avec les accessoires tactique obligatoires (lampe torche, laser d'aide à la visée magasin supplémentaire) ^^'
