géode en carton

5 réponses [Dernière contribution]
Mathurin
Portrait de Mathurin
Hors ligne
Inscrit le: 05/01/2008

un tuto pour enfants facilement adaptable au format adulte

et avec des matériaux cheap compatible budget serrés



http://makercamp.com/projects/dome-den



visuellement sympa après un peu de déco



briareos
Portrait de briareos
Hors ligne
Modérateur
Inscrit le: 06/07/2004

et en remplaçant le carton par du plastique alvéolaire polyéthylène, c'est plus solide et ça résiste à l'eau.

briareos
Portrait de briareos
Hors ligne
Modérateur
Inscrit le: 06/07/2004

tu viendrais pas à Labo Gn fin aout par hasard ? je comptais jjustement faire un atelier sur les décors SF.

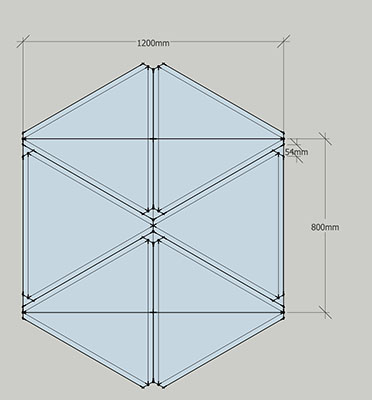

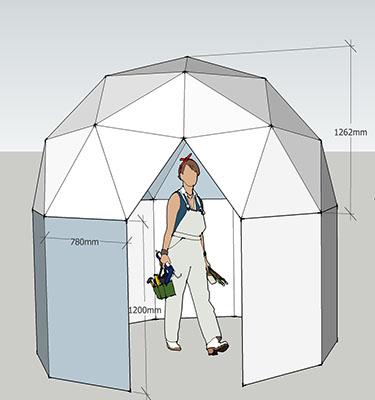

en amettant que les triangles sont découpés dans des plaques de 1,20 sur 0,8 mètres  (taille standard demi palette), tu peux faire ce genre  de construction pour des adultes...





ceci dit en faisant des triangle un peu plus petit (62,7 cm de coté), il y a moins de déchet dans les découpe : on peut faire 4 triangle dans une seule plaque.

si on est par limité par la taille des triangles, on peut réaliser 4 fois plus de triangles (4 triangles réguliers assemblés ensemble donne un nouveau triangle réfulier 4 fois plus grand, ce qui donne une surface de dome multiplieer par 4 également.

)

Mathurin
Portrait de Mathurin
Hors ligne
Inscrit le: 05/01/2008

arf non, j'était très intéressé par laboGN mais je me suis engagé avant pour faire la cuisine avec la Trollmobile sur le GN Conan.

du coup ce sera pas cette année



je suis preneur de retour, de vidéo et de tuto ceci dit

briareos
Portrait de briareos
Hors ligne
Modérateur
Inscrit le: 06/07/2004

je me demandesi les bords bisauté de chaque triangle sont vraiment utile pour la rigidité... ça fait perdre beaucoup de matière. je vais essayer sans en collant bord à bord directement.



de plus il semble que l'on puisse faire des formes plus varié qu'un simple dôme en ajoutant des triangles et en gardant un peu de souplesse au niveau des jointure.

https://blog-espritdesign.com/designers-2/alexander-lorenz/kivo-structure-spatiale-open-space-alexander-lorenz-25379



Mathurin
Portrait de Mathurin
Hors ligne
Inscrit le: 05/01/2008

ca ouvre pas mal de possibilité ça



pour continuer les plans sur la cométe, FB m'a gratifié d'une pub pour un kit sympa (mais hors de prix...)

https://buildwithhubs.co.uk/thekit.html



ca doit pouvoir se répliquer à l'imprimante 3D sans gros soucis

-> https://www.thingiverse.com/thing:8985



vérifier la solidité quand même, le type d'impression doit jouer sur l'effort mécanique soutenable pas les pieces
